Автоматизация модульной котельной установки

Выбрать модульные котельные в каталоге завода

Настоящим проектом предусматривается оснащение котельной приборами и средствами автоматизации в объеме, достаточном для надежной и безаварийной эксплуатации. Проект выполнен в соответствии со СП 89.13330.2012 "СНиП II-35-76. Котельные установки" и СП 41-104-2000 "Проектирование автономных источников теплоснабжения".

Управление всеми группами насосов осуществляется в ручную, дополнительно предусмотрена автоматическая работа подпиточных насосов.

Схемой предусмотрено автоматическое регулирование температуры ГВС, теплообменников ВПУ-2 и ВПУ-3 и защита калориферов приточных вентиляций от замораживания, а также световая и звуковая сигнализация при повышении или понижении давления в обратном трубопроводе теплосети (лампы красного цвета HL2.8 и HL24.9). Данный контроль осуществляется датчиками давления KPI-35 "Danfoss" (поз. 24а - при понижении, поз. 24б - при повышении). Сброс звука проводится кнопкой 27SB7.

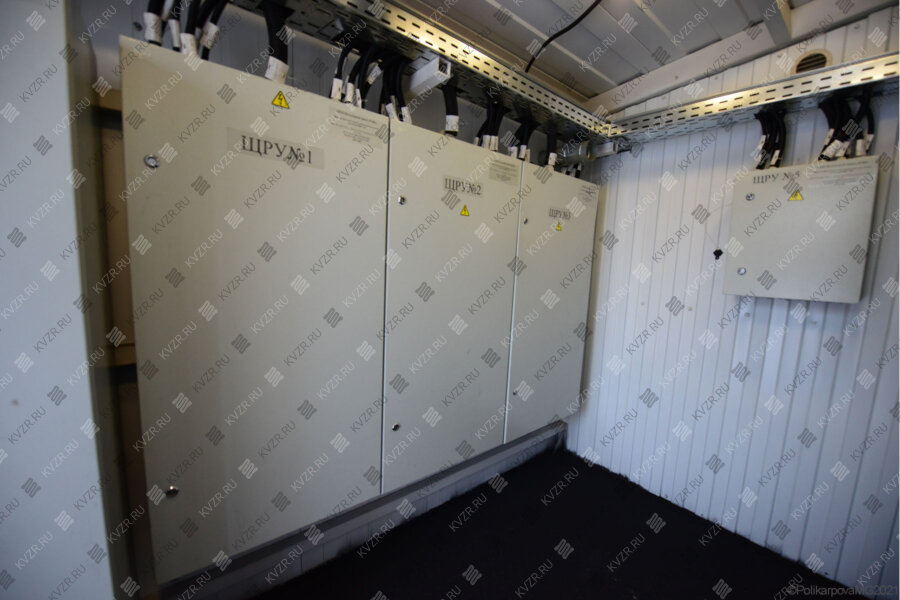

Контроль за работой водогрейных котлов осуществляется с помощью щитов управления котлами (ЩУК №1, ЩУК №2, ЩУК №3, ЩУК №4), оснащенными микропроцессорными измерителями-регуляторами температуры ТРМ1.

Схема защиты котла предусматривает автоматическое отключение электродвигателя дутьевого вентилятора:

• повышения температуры воды на выходе из котла;
• понижении давления воды на выходе из котла;
• повышения давления воды на выходе из котла.

Контроль за давлением в котлах осуществляется электроконтактными манометрами.

Контроль за работой паровых котлов осуществляется с помощью щитов управления котлами (ЩУК №5, ЩУК №6).

Схема защиты котла предусматривает автоматическое отключение электродвигателя дутьевого вентилятора:

• повышения давления воды в барабане котла;
• понижении уровня воды в барабане котла;

Контроль за давлением в котлах осуществляется электроконтактными манометрами.

В помещении котельной устанавливается сигнализатор СО на основании "Инструкции по контролю за содержанием окиси углерода в помещениях котельных" РД-12-341-00.

Остальные контрольно-измерительные приборы - показывающие.

Электропроводка выполняется кабелями ВВГнг, КГХЛ прокладываемыми в кабель-каналах.

Заземление металлических корпусов приборов выполняется нулевым защитным проводником электрической сети.

Установка местных приборов и отборных устройств производится по существующим типовым конструкциям и монтажным чертежам.

Согласно технического задания котельная комплектуется пожарно-охранной сигнализацией. В состав пожарно-охранной сигнализации входит система светозвукового оповещения персонала.
