Щит парового котла на твердом топливе в Ижевске

Щит управления котлом паровым на твердом топливе в Ижевске

Щит парового котла с ручной загрузкой твердого топлива изготовлен в соответствии с требованиями:

• ТУ 27.12.31-009-14722122-2017;
• ГОСТ Р 51321.1-2007;
• ГОСТ 30804.6.4-2013;
• ГОСТ Р 51318.11-2006;
• ПУЭ, ПТЭЭП;
• ТР ТС 020/2011 Технического регламента таможенного союза «Электромагнитная совместимость технических средств» утвержденного решением комиссии от 09.12.2011г №879;
• ТР ТС 004/2011 Технического регламента таможенного союза «О безопасности низковольтного оборудования» утвержденного решением комиссии от 06.08.2011г №768.

Назначение

Щит безопасности предназначен для предупреждения аварийной обстановки при работе парового котла на твердом топливе с помощью световой и звуковой сигнализации, ручного управления дутьевым вентилятором, ручного и автоматического управления питательным насосом.

Щит управления и регулирования парового котла на твердом топливе предназначен для установки в трёхфазных цепях с заземленной нейтралью с номинальным напряжением 380 В, частотой 50 Гц. Устройство изготавливается по климатическому исполнению УХЛ категории 4 для работы в отапливаемом помещении при температуре от +8 °С до 40 °С.

Высота над уровнем моря не более 2000 м, относительная влажность воздуха не более 65% при +20 °С.

Не допускается эксплуатация устройства во взрывоопасной среде, в условиях радиации и среде с агрессивными парами и газами, разрушающими металлы и изоляцию. Атмосфера типа по ГОСТ 15150-69.

Рабочее положение щита – вертикальное. Допускается отклонение от рабочего положения на 5° в любую сторону.

Отсутствие непосредственного воздействия солнечной радиации.

Вибрационные нагрузки с диапазоном частот 1…35 Гц, максимальное ускорение 0,5g, Многократные удары с ускорением 3g, длительность 2…20 мс.

Устройство щита парового котла на твердом топливе

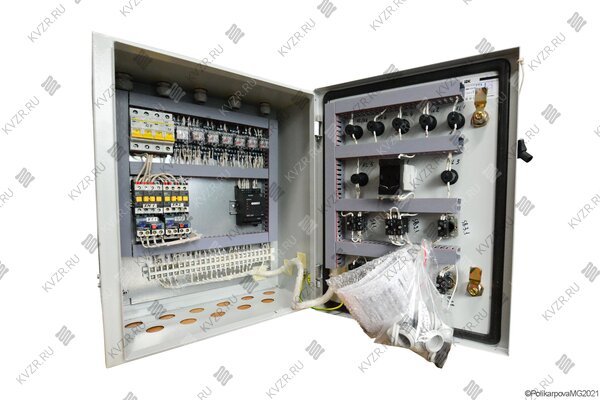

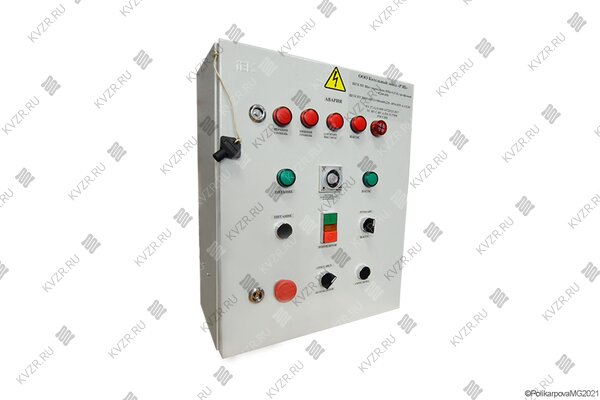

Щит управления парового котла на твердом топливе представляет собой стальной корпус с установленными внутри защитными, коммутационными аппаратами и логическими модулями, связанными между собой проводкой, на наружной части бокса крепятся аппаратура звуковой или световой сигнализации и элементы управления: кнопки, тумблеры, переключатели.

Дверца корпуса запирается на замок. Ключ от замков имеет единый секрет.

Внутри корпуса установлена монтажная панель.

На задней стенке ящика имеются отверстия для крепления оборудования на вертикальную стенку. Внутри блока управления на панели смонтирована пусковая и защитно-коммутационная аппаратура, на двери установлены кнопки управления, сигнальные лампы.

Кроме этого, к системе подключаются:

• манометр электроконтактный;
• блок кондуктометрических датчиков;
• питательный насос;
• второй питательный насос;
• вентилятор дутьевой;
• в шкаф электросилового оборудования котельной.

Комплект поставки

В комплект поставки автоматики управления и регулирования паровым котлом на твердом топливе входят:

• корпус (бокс) в сборе с защитными, коммутационными аппаратами и логическими модулями, связанными между собой проводкой, аппаратурой звуковой или световой сигнализации и элементами управления: кнопки, тумблеры, переключатели;
• паспорт и руководство по эксплуатации;
• дополнительная аппаратура звуковой или световой сигнализации для внешней установки (по согласованию с заказчиком);
• дополнительные элементы управления: кнопки, тумблеры, переключатели для внешней установки (по согласованию с заказчиком);
• КИП (по согласованию с заказчиком);
• внешние опорные элементы (по согласованию с заказчиком);
• крепежные детали (по согласованию с заказчиком).

Автоматика поставляется в собранном виде.

Функциональные возможности

Функциональные возможности системы управления парового котла позволяют произвести ручной пуск и автоматическую остановку парового котла на твердом топливе (подключенных устройств (узлов управления)), и автоматическое поддержание заданного давления пара на выходе из котла.

Аварийная остановка парового котла с индикацией причины аварии и подачей звукового сигнала при:

• понижении уровня воды в котле ниже критического уровня;
• повышении уровня воды в котле выше критического уровня (перелив);
• повышении давления пара в котле.

Блок безопасности не позволяет пуск котла при выходе за пределы аварийных параметров.

Автоматическое поддержания давления производятся путем автоматического управления (включения, выключения) вентилятора, подающего воздух на горение.

Автоматическое поддержания уровня воды в котле производятся путем автоматического управления (включения, выключения) питательного насоса для поддержания уровня между нижним и верхним уровнями, по сигналам от кондуктометрического датчика уровня.

Купить щит парового котла на твердом топливе

Для того чтобы купить щит управления паровым котлом на твердом топливе в Ижевске, вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта.
