Цена на автоматика парового котла на отработке с доставкой от 150 610 рублей с НДС
Доставка ТК в г. Ижевск и по России
Безналичный расчет
Технические характеристики
Описание товара
Сертификаты и гарантии
Отзывы о продукции
Видео обзор
Вопрос ответ
Технические характеристики
Автоматика выполняет следующие функции:
ручной пуск и автоматическую остановку котла;
аварийную остановку котла с индикацией причины аварии и подачей звукового сигнала;
исключает пуск парового котла при выходе за пределы аварийных параметров;
автоматически поддерживает заданное давление в барабане котла;
осуществляет контроль рабочего уровня воды в барабане котла между отметками верхнего и нижнего рабочего уровня;
автоматически производит пуск/остановку питательного насоса и световую индикацию о критически низком (упуск) или критически высоком (перелив) уровне воды;
отключает подачу топлива в случае погасания факела в топке котла.
Технические характеристики автоматики парового котла на отработке
Марка Автоматика парового котла
Топливо Отработанное масло
Вид топки подача топлива горелкой
Тип оборудования Жаротрубный паровой котел до 115 °С
Автоматика паровым котлом на отработке изготовлена в соответствии с требованиями:
ТУ 27.12.31-009-14722122-2017;
ГОСТ Р 51321.1-2007;
ГОСТ 30804.6.4-2013;
ГОСТ Р 51318.11-2006;
ПУЭ, ПТЭЭП;
ТР ТС 020/2011 Технического регламента таможенного союза «Электромагнитная совместимость технических средств» утвержденного решением комиссии от 09.12.2011г №879;
ТР ТС 004/2011 Технического регламента таможенного союза «О безопасности низковольтного оборудования» утвержденного решением комиссии от 06.08.2011г №768.
Назначение
Автоматика безопасности предназначена для предупреждения аварийной обстановки при работе парового котла на отработке с помощью световой и звуковой сигнализации, автоматического управление дизельной горелкой, ручного и автоматического управления питательным насосом.
Автоматика регулирования парового котла на отработке предназначена для установки в трёхфазных цепях с заземленной нейтралью с номинальным напряжением 380 В, частотой 50 Гц. Щит изготавливается по климатическому исполнению УХЛ категории 4 для работы в отапливаемом помещении при температуре от +8 °С до 40 °С.
Высота над уровнем моря не более 2000 м, относительная влажность воздуха не более 65% при +20 °С.
Не допускается эксплуатация щита во взрывоопасной среде, в условиях радиации и среде с агрессивными парами и газами, разрушающими металлы и изоляцию. Атмосфера типа по ГОСТ 15150-69.
Рабочее положение щита – вертикальное. Допускается отклонение от рабочего положения на 5° в любую сторону.
Отсутствие непосредственного воздействия солнечной радиации.
Вибрационные нагрузки с диапазоном частот 1…35 Гц, максимальное ускорение 0,5g, Многократные удары с ускорением 3g, длительность 2…20 мс.

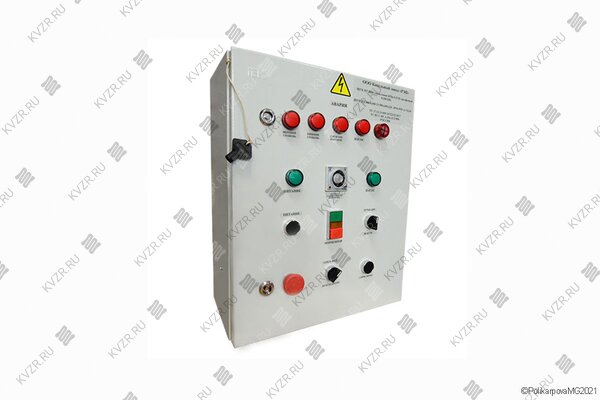

Устройство автоматики парового котла на отработанном масле
Автоматика парового котла на отработанном масле представляет собой стальной корпус с установленными внутри защитными, коммутационными аппаратами и логическими модулями, связанными между собой проводкой, на наружной части бокса крепятся аппаратура звуковой или световой сигнализации и элементы управления: кнопки, тумблеры, переключатели.
Дверца корпуса запирается на замок. Ключ от замков имеет единый секрет.
Внутри корпуса установлена монтажная панель.
На задней стенке ящика имеются отверстия для крепления щита автоматики парового котла на вертикальную стенку. Внутри блока управления на панели смонтирована пусковая и защитно-коммутационная аппаратура, на двери установлены кнопки управления, сигнальные лампы.
Кроме этого, к системе подключаются:
первичный преобразователь давления для измерения давления в барабане котла и сигнализации о превышении аварийного предела давления в барабане котла;
блок кондуктометрических датчиков для сигнализации аварийных пределов уровня воды в барабане (упуск/перелив) и управления питательными насосами по сигналу нижнего и верхнего рабочего уровня воды в барабане;
блок горелки;
датчик-реле давления;
блок горелки;
питательный насос;
пакетный выключатель для блокировки включения питательного насоса в ходе ремонтных работ;
линия питания щита управления.
Комплект поставки
В комплект поставки автоматики управления паровым котлом на отработке входят:
корпус (бокс) в сборе с защитными, коммутационными аппаратами и логическими модулями, связанными между собой проводкой, аппаратурой звуковой или световой сигнализации и элементами управления: кнопки, тумблеры, переключатели;
паспорт и руководство по эксплуатации;
дополнительная аппаратура звуковой или световой сигнализации для внешней установки (по согласованию с заказчиком);
дополнительные элементы управления: кнопки, тумблеры, переключатели для внешней установки (по согласованию с заказчиком);
КИП (по согласованию с заказчиком);
внешние опорные элементы (по согласованию с заказчиком);
крепежные детали (по согласованию с заказчиком).
Автоматика управления и безопасности парового котла поставляется в собранном виде.
Функциональные возможности
Функциональные возможности щита позволяют произвести ручной пуск и автоматическую остановку котла парового на отработанном масле.
Аварийная остановка котла с индикацией причины аварии и подачей звукового сигнала при:
повышении давления пара в барабане котла;
повышения давления в топке котла;
понижении уровня воды в котле ниже критического уровня (упуск);
повышении уровня воды в котле выше критического уровня (перелив);
аварийная остановка горелки;
аварийный останов питательного насоса.
Автоматика не позволяет пуск котла при выходе за пределы аварийных параметров.
Автоматическое поддержания заданного давления в барабане котла производится путем переключения горелки между большим и малым горением.
Автоматика осуществляет контроль рабочего уровня воды в барабане котла между отметками верхнего и нижнего рабочего уровня, посредством автоматического пуска/остановки питательного насоса и световую индикацию о критически низком (упуск) или критически высоком (перелив) уровне воды.
Автоматика отключает подачу топлива в случае погасания факела в топке котла (в составе горелки).
Купить автоматику парового котла на отработке
Для того чтобы купить автоматику парового котла на отработанном масле в Ижевске, вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта.
Комплект поставки
Дополнительно потребуется
Схема подключения
Дополнительные услуги
Сертификаты и гарантии
.jpg
Сертификат на щит управления
Отзывы о продукции
Отзыва о товаре пока нет, будьте первыми!
Видео обзор
Котловая автоматика используется в целях управления котлами и модульными котельными, а также другого котельного оборудования. Котловая автоматика включает в себя щит управления и контрольно-измерительные приборы.
Не ввел котельную в эксплуатацию. Что мне за это будет?
Ответственность за отсутствие разрешения на допуск котельной в эксплуатацию
Надзор за соблюдением требований ПТЭТЭ в организациях независимо от форм собственности и ведомственной принадлежности осуществляют органы государственного энергетического надзора. п 1.6. ПТЭТЭ. За несоблюдение ПТЭТЭ Ростехнадзор привлекает организации к ответсвенности по следующим статьям КоАП:
КоАП РФ Статья 9.9. Ввод в эксплуатацию топливо- и энергопотребляющих объектов без разрешения соответствующих органов осуществляющих государственный надзор на указанных объектах,
влечет наложение административного штрафа на должностных лиц в размере от одной тысячи до двух тысяч рублей;
на лиц, осуществляющих предпринимательскую деятельность без образования юридического лица, - от одной тысячи до двух тысяч рублей или административное приостановление деятельности на срок до девяноста суток;
на юридических лиц - от десяти тысяч до двадцати тысяч рублей или административное приостановление деятельности на срок до девяноста суток.
Также есть еще Статья 9.11. КоАП РФ, которая предусматривает аналогичную ответственность за несоблюдение ПТЭТЭ во время эксплуатации.
Статья 9.11. Нарушение правил пользования топливом и энергией, правил устройства, эксплуатации топливо- и энергопотребляющих установок, тепловых сетей, объектов хранения, содержания, реализации и транспортировки энергоносителей, топлива и продуктов его переработки
влечет наложение административного штрафа на граждан в размере от одной тысячи до двух тысяч рублей;
на должностных лиц - от двух тысяч до четырех тысяч рублей;
на лиц, осуществляющих предпринимательскую деятельность без образования юридического лица, - от двух тысяч до четырех тысяч рублей или административное приостановление деятельности на срок до девяноста суток;
на юридических лиц - от двадцати тысяч до сорока тысяч рублей или административное приостановление деятельности на срок до девяноста суток.
Какие котельные требуют допуск РТН в эксплуатацию:
Водогрейные и паровые котельные, в том числе блочно модульные котельные установки эксплуатируются в соответствии с "Правилами технической эксплуатации тепловых энергоустановок" Утвержденными приказом №115 от 24 марта 2003 г. (Далее ПТЭТЭ)
ПТЭТЭ распространяются на:
производственные, производственно-отопительные и отопительные котельные с абсолютным давлением пара не более 4,0 МПа и с температурой воды не более 200 град. С на всех видах органического топлива, а также с использованием нетрадиционных возобновляемых энергетических ресурсов;
паровые и водяные тепловых сетей всех назначений, включая насосные станции, системы сбора и возврата конденсата, и других сетевых сооружений;
системы теплопотребления всех назначений (технологических, отопительных, вентиляционных, горячего водоснабжения, кондиционирования воздуха, теплопотребляющих агрегатов, тепловых сетей потребителей, тепловых пунктов, других сооружений аналогичного назначения.
Приемка и допуск в эксплуатацию котельных:
Согласно ПТЭТЭ:
2.4.1. Новые или реконструированные тепловые энергоустановки принимаются в эксплуатацию в порядке, установленном ПТЭТЭ.
2.4.11. Включение в работу тепловых энергоустановок производится после их допуска в эксплуатацию.
2.4.2. Допуск в эксплуатацию новых и реконструированных тепловых энергоустановок осуществляют органы государственного энергетического надзора на основании действующих нормативно-технических документов.
Таким образом, исходя из приведенных норм, запрещается производить подключение объектов к сетям инженерно-технического обеспечения и осуществлять подачу коммунальных ресурсов без допуска в эксплуатацию тепловых энергоустановок органами энергетического надзора.
Порядок организации работ по выдаче разрешений на допуск в эксплуатацию энергоустановок и тепловых сетей (далее – Порядок) установлен приказом Федеральной службы по экологическому, технологическому и атомному надзору от 7 апреля 2008 г. № 212, зарегистрирован в Минюсте РФ 28 апреля 2008 г. № 11597 (РД 12-08-2008).
Вышеперечисленный документ не содержат требований о минимальной или максимальной нагрузке теплового пункта, при которой необходимо получать разрешение на допуск в эксплуатацию, соответственно необходимо получать разрешение на допуск в эксплуатацию новых или реконструированных тепловых энергоустановок, вне зависимости от их тепловой нагрузки.
Как проводится гидравлическое испытание котла
Гидравлические испытания водогрейного котла
1.1. Гидравлическому испытанию подлежат все новые или реконструированные тепловые энергоустановки после завершения монтажных работ.
1.2. Опрессовка и гидравлическое испытание котлов проводится давлением не менее 1,25 Рраб.
1.3. Опрессовка и гидравлическое испытание котлов проводиться водой температурой не ниже 5 ⁰С и не выше 40 ⁰С. Применение холодной воды (5-15 ⁰С) для испытаний может вызывать выпадения влаги на поверхностях объекта испытаний. Применение воды температуры выше 40 ⁰С может быть травмоопасно. Используемая для гидравлического испытания вода не должна загрязнять объект или вызывать интенсивную коррозию.
1.4. Проведение гидравлических испытаний котлов на плотность проводятся в следующем порядке:
Заполнить водой теплосети котельной и котел.
Спустить воздух системы теплосетей и котла через воздушники, установленные в верхних точках.
Котел отключить от действующих теплосетей, закрыв запорную арматуру или установить заглушку на прямом и обратном трубопроводе теплосети.
Установить пробное давление: включить циркуляционный и подпиточный насосы. Давление следует поднимать равномерно до достижения пробного. Общее время подъема давления должно быть не менее 10 мин.
Время выдержки под пробным давлением должно быть не менее 10 мин.
После выдержки под пробным давлением давление снижают до рабочего.
Давление воды при испытании контролируется по манометрам, установленными на подводящем и отводящем трубопроводах котла согласно приложению А.
1.5. Контролируемые параметры при гидравлических испытаниях:
Показания манометров. Падения давления не допускается в течении выдержки пробным давлениям;
В случае выявления падения давления согласно показаниям манометров, проводиться визуальный контроль.
Визуальный контроль. После снижения давления до рабочего не допускается видимых остаточных деформаций, трещин или признаков разрыва, течи в сварных и разъемных соединениях и в основном металле.
Манометры и показывающие приборы, должны быть установлены согласно схеме.
Акт гидравлического испытания котлов образец
№
«___» ________ 20___ г.
Начальник производства
фамилия, инициалы
Мастер смены
фамилия, инициалы
Работник, проводивший испытания
фамилия, инициалы
Произвели осмотр и проверку качества сборки
наименование изделия, заводской номер
и составили акт о нижеследующем:
1. Сборка
наименование изделия, вид проектной, технологической документации
2. В процессе сборки внесены следующие отступления от технической документации
перечень отступлений
согласованные
должность, фамилия, инициалы
3. Котел испытан гидростатическим методом пробным давлением
_____МПа (_____кгс/см2) в течении _______мин.
4. В течение времени нахождения под пробным давлением падение давления
наблюдалось или не наблюдалось
5. В течение времени нахождения под максимальным рабочим давлением ___МПа (___кгс/см2)
отсутствие или наличие дефектов
Принято решение:
Котел (признается или не признается) выдержавшим испытание гидростатическим методом.
