Виды котлов промышленных

Промышленные котлы по виду состояния теплоносителя делятся на:

• водогрейные;
• паровые.

Виды промышленных котлов зависят от вида топлива используемого для сжигания в теплоагрегате и технических характеристик теплоносителя.

Рынок промышленных котлов различает следующие виды по маркам топлива:

• твердотопливные;
• жидкотопливные;
• газовые;
• комбинированные и универсальные.

Твердотопливные промышленные котлы в свою очередь делятся на:

• угольные;
• дровяные;
• комбинированные – уголь/дрова;
• на сырых опилках и древесных отходах.

Жидкотопливные промышленные котлы разделяются на:

• дизельные;
• на отработке и отработанном масле;
• мазутные.

Классификация промышленных котлов на газе происходит в зависимости от давления газа применяемого в горелочном устройстве:

• горелки на газе низкого давления;
• горелки на газе высокого давления.

Универсальные и комбинированные котлы классифицируются по совместно работающим видам топлива:

• уголь-дрова;
• комбинированные дрова-опилки;
• комбинированные газ-дизель;
• газ-мазут;
• дизель-мазут.

Промышленные котлы различаются по конструкции:

• водотрубные;
• жаротрубные;
• барабанные.

Промышленные котлы характеристики

Выбрать паровые котлы в каталоге завода

Цена от 510 960

Устройство промышленных котлов производимых нашим заводом - стальные водотрубные с различными типами топочных устройств ручных и автоматических. Под каждый вид топлива модели имеют свои отличительные особенности, обеспечивающие высокий КПД.

Устройство паровых промышленных котлов нашего производства имеют два типа жаротрубные и барабанные. Для паровых котлов с температурой нагрева воды до 115 градусов и производительностью до 1 тонны мы применяем жаротрубную конструкцию, для котлов от 1 тонны пара в час барабанного типа.

Марки промышленных котлов

Марки промышленных котлов по ГОСТ 30735 имеют следующие обозначения и расшифровку:

• КВ - котел водогрейный;
• КВр - с ручной топкой;
• КВм - с механической топкой;
• КВа - с атмосферными горелками, к ним относятся газовые, жидкотопливные дизельные и мазутные котлы, а также автоматические котлы на опилках;
• КВД - на твердом топливе - дровах;
• КВС - котел водогрейный стальной.

Пример обозначения марки - промышленный котел КВр-0.63 К, КВм-2.5 КБ, КВС-2.0.

Выбрать водогрейные котлы в каталоге завода

Цена от 288 960

В конце обозначения используются буквы обозначающие характеристику и вид топлива:

• КБ - каменный и бурый уголь,
• Д - дрова,
• КБД - каменный, бурый уголь и дрова;
• М - мазут,
• ГН - газ низкого давления,
• ГС - газ среднего давления,
• ЛЖ - легкое жидкое топливо - дизель и отработанное масло;
• ГЛЖ - газ-дизель.

Пример обозначения марки промышленных котлов Россия КВр-0.8 КБ, КБД-0.2, КВм-1.0 КБ, КВ-0.2 Д, КВа-0.4 ЛЖ, КВа-3.0 ГЛЖ, КВа-2.0 М, КВС-4.0 ГЛЖ.

В маркировке котлоагрегатов используется указание мощности и производительности в кВт и МВт.

Может применяться указание температуры нагрева воды - 95 или - 115 градусов.

В конце обозначения может быть указание на вид топочного устройства:

• К - колосники;
• ОУР - топка типа охлаждаемая уголковая решетка;
• ШП, ТШПМ - топка с шурующей планкой;
• ТЛПХ - топка с ленточным полотном прямого хода;
• ЗП РПК - с забрасывателем и колосниковой топкой с поворотными колосниками.

Пример обозначения марки промышленных котлов КВр-0.6-95 К, КВр-0.4-95 ОУР, КВм-1.86-115 ШП, КВм-2,5 ТШПМ, КВа-3.0 ГЛЖ.

Марки котлов промышленных для котельных отечественных и зарубежных производителей могут быть по ГОСТ 30735 или согласно бренду и товарному знаку.

Устройство промышленных котлов

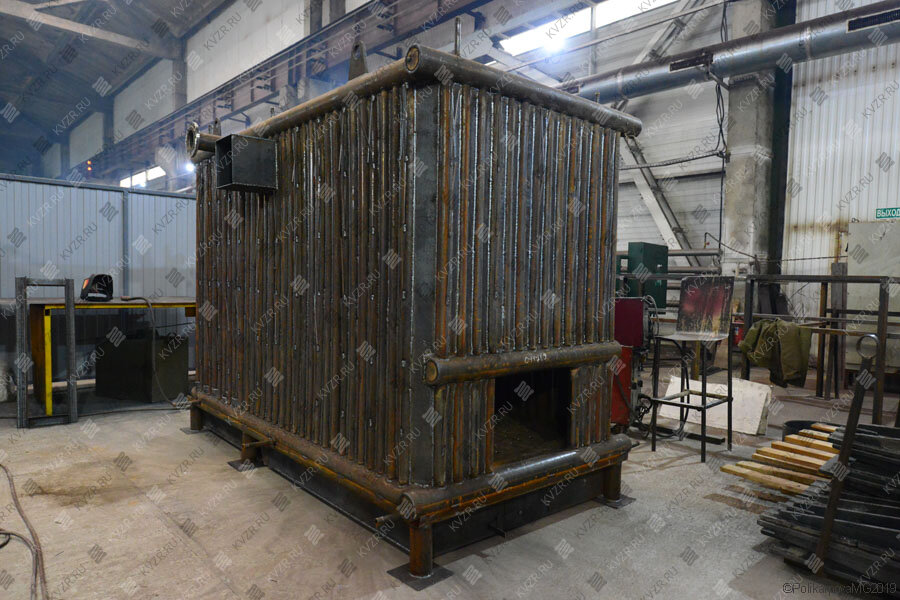

Устройство трубной системы и обмуровки промышленного котла

Газомазутные и твердотопливные промышленные котлы собираются из однотипных элементов. Дымовые газы покидают топки через верхние проемы в задних стенках и омывают конвективные поверхности потоком, направленным сверху вниз.

Промышленные котлы имеют двухблочное или моноблочное устройство. Все газомазутные и жидкотопливные агрегаты выполняются моноблоком, в твердотопливных мощностью от 1 МВт топка может быть выполнена отдельным блоком.

Для всех моделей котлов промышленных топочное пространство и конвективная часть представляет собой трубы, вваренные в системы коллекторов, по которым течет теплоноситель. Агрегаты, имеющие такое устройство называются прямоточные, водотрубные, гладкотрубные. Водяной поток направляется по трубной части системой перегородок. Гидравлика рассчитывается таким образом, чтобы движение потока было с одинаковой скоростью и равномерным, для избежания застойных зон в отдельных частях трубной системы или наоборот превышения сопротивления котлоагрегата выше оптимального уровня. Топочная часть котла промышленного полая, в ней происходит сжигание топлива. Конвективный блок состоит из конвективных пакетов. Конвективный пакет набирается из U-образных панелей. Трубы расположены в шахматном порядке. Конвективные трубы привариваются к вертикальным стоякам. Панели при ремонте легко демонтируются даже в ограниченном пространстве (при ширине проходов между теплоагрегатами в полтора метра).

Котельные установки экранированы газоплотной полосой между трубами топки, такое устройство обеспечивает отсутствие присосов воздуха при горении, и предотвращает задымление в котельной.

Устройство обмуровки промышленных котлов - легкая, съемная. На газоплотный блок трубной системы устанавливается каркас, на стальные полосы привариваются шипы, на которые крепятся теплоизоляционные плиты. Обмуровка выполняется из оцинкованной или листовой стали и устанавливаемой на каркас из профильной трубы или швейлера.

Промышленные котлы водотрубные прямоточные просты в обслуживании и ремонте благодаря наличию в обмуровке устройства доступа для осмотра и очистки системы труб снаружи.

В нижней части конвективных пакетов находится зольный бункер с лазом для очистки от зольных отложений и осмотра труб конвективного пучка.

Устройство безопасности работы промышленного котла

Для контроля за работой и обеспечения безопасных условий эксплуатации промышленные котлы оснащаются:

• предохранительной и запорно-регулирующей арматурой;
• контрольно-измерительными приборами;
• приборами безопасности.

Запорная арматура служит для отвода воды из аппарата в тепловую сеть, подвода обратной воды, слива воды, для периодической продувки и удаления шлама.

Контрольно-измерительные приборы (термометры и манометры) обеспечивают измерение давления и температуры на входе и выходе воды из агрегата.

Приборы безопасности обеспечивают отключение подачи топлива при достижении предельных значений температуры и давления воды.

Автоматика предназначена для управления работой котлов промышленных и предупреждения аварий с помощью световой и звуковой сигнализации.

Функциональные возможности автоматики позволяют произвести ручной пуск и автоматическую остановку котлоагрегата.

Аварийная остановка с индикацией причины аварии и подачей звукового сигнала производится при:

• понижении и повышении давления на выходе;
• повышении температуры на выходе;
• понижении разряжения в топке агрегата.

Промышленные котлы описание

Промышленные котлы – это мощные стационарные агрегаты, главным предназначением которых является нагрев воды, либо получение пара. Они имеют высокую мощность и вследствии этого обладают большими размерами. Аппараты устанавливаются в специализированных помещениях, отвечающие всем требованиям техники безопасности.

Промышленные котлы классифицируются по типу топлива

• твердое топливо - каменный и бурый уголь;
• древесное - дерево, полено, сырые опилки, щепа, древесные отходы;
• газ - низкого и среднего давления;
• жидкое топливо - дизель, отработка, отработанное масло;
• мазут марки М 100.

Промышленные котлы на твердом топливе

В зависимости от требуемой мощности и автоматизации промышленные котлы на твердом топливе имеют различные виды топок:

• с ручной загрузкой топлива (до 1 МВт);
• с полумеханической топкой - загрузка топлива производится вручную, выгрузка топлива путем опрокидывания поворотных колосников (от 0,8 до 2,5 МВт);
• с механической топкой типа ТШПМ, ЗП РПК или ТЛПХ (от 0,8 до 4 МВт);
• вихревой – загрузка топлива производится автоматически.

Промышленные котлы до 1 МВт на твердом топливе

Промышленные котлы с ручной топкой полностью обслуживаются вручную персоналом котельной, и загрузка топлива и выгрузка образующегося при сжигании угля шлака производится вручную кочегарами. Такие виды агрегатов являются самым дешевым оборудованием по капитальным затратам на устройство котельной, и при монтаже и эксплуатации. Котельные установки с ручными топками не требуют специального фундамента и устанавливаются на ровную забетонированную площадку котельной. Для работы отопительной котельной необходимо произвести монтаж промышленного котла и дополнительного оборудования - насоса питательного и сетевого, дымососа, дымовой трубы, системы газоходов и обвязку котельной.

Для данных моделей также существует несколько вариантов устройства топочной камеры - это может быть топка с ручными колосниками или с топкой ОУР.

Промышленные котлы с топочной камерой ОУР выполняются моноблочными. Нижняя часть топочной камеры выполняется из труб, соединенных с трубной системой котлоагрегата, по которым движется нагреваемая вода. Между трубами топки вварены полосы металла с отверстиями для подачи воздуха в слой топлива. На решетку ОУР забрасывается топливо и за счет движения теплоносителя и воздуха трубы топки охлаждаются. Маленькие отверстия в полосе не дают проваливаться в зольник недогоревшему топливу.

Котлы промышленного назначения с топкой ОУР имеет преимущество перед традиционной колосниковой топкой за счет более равномерно распределяемой области подачи воздуха в слой топлива и отсутствия провала золы в нижний короб аппарата. Механический и химический недожег топлива в агрегатах с топкой ОУР меньше, чем в традиционных. Особенно эффективно применение ОУР для сжигания древесного топлива и бурых низкокалорийных углей.

Котлы промышленные c поворотными колосниками

Котлы промышленные с полумеханической топкой мощностью от 0.8 до 2.5 МВт загружаются топливом вручную, образующийся в процессе горения шлак собирается на поворотные колосники и сбрасывается в шлаковый канал. При выполнении фундамента под данный котлоагрегат в котельном зале предусматривается канал для сбора шлака, что увеличивает затраты на монтаж. Удаление шлака из-под аппарата за пределы котельной производится механическим транспортером шлакоудаления.

Промышленные котлы на твердом топливе для механических котельных

Отопительные котельные, где работают большие промышленные котлы с механическими топками ТШПМ или ТЛПХ мощностью от 0.8 до 4 МВт. Топливо механическим транспортером подается в бункер топки, из бункера топки топливо ссыпается на топливную решетку теплоагрегата, где происходит горение топлива. По мере сгорания образовавшиеся зола и шлак механически удаляются в канал шлакоудаления откуда механический транспортер удаляет его за пределы котельной. При выборе такого вида промышленного котла с механической топкой придется также приобрести механические типы транспортеров топливоподачи и шлакоудаления, бункеры, дробилку, что увеличивает стоимость отопительной котельной в разы, кроме того при эксплуатации такой котельной увеличивается штат обслуживающего персонала котельной и фонд оплаты труда. Но для промышленных котельных большой мощности от 1 МВт на угле вариант промышленного котла с ТШПМ является единственным возможным вариантом.

Котлы устанавливаемые в промышленные котельные на древесном топливе до 1.5 МВт

Водогрейные промышленные котлы на дровах до 1.5 МВт предназначены для сжигания дров типа полено размером от 1 до 2 м влажностью не более 40 %. Данные модели покупают предприятия лесоперерабатывающей промышленности, деревопереработки, лесхозы и сельскохозяйственные предприятия. Они могут устанавливаться в котельных одиночно или в паре с угольными моделями.

Основным отличием их конструкции от агрегатов на каменном и буром угле являются наличие двух загрузочных дверок, одна для загрузки поленьев, другая для шуровки и контроля процесса горения, а также большой объем топочной камеры и плотно расположенные конвективные панели.

Мы также предлагаем комбинированные промышленные котлы работающие на угле и дровах одновременно, данные типы котлов применяются при использовании в качестве основного вида топлива уголь и резервного вида дров.

Промышленные котлы на древесных отходах

Котлы на древесных отходах с подовым горением применяются для сжигания древесных отходов естественной влажности, сырых и влажных дров, бревен и поленьев, горбыля, щепы, коры, стружки, опилок, досок и поддонов, отходов мебельного производства, ДСП.

Подовая топка изготавливается из огнеупорного кирпича, способствующего созданию пояса зажигания для сжигания сырого топлива. Особая система подачи воздуха в топку способствует интенсивной сушки влажных и сырых древесных отходов крупных и мелких фракций, а также поддерживает процесс горения топлива. Большой объем топочной камеры позволяет единовременно загружать большой объем топлива. Поворотная камера на выходе из топки работает как зона догорания легких и мелких топливных частиц, которые захватываются потоком уходящих газов.

Промышленные котлы на газе, дизеле, мазуте

Котлы промышленные на газе, дизеле, мазуте работают с различными горелками российского и импортного производства. Конструкция производимых нашим котельным заводом моделей стальная гладкотрубная, водотрубная. Под каждый вид топлива конструкция котла рассчитывается отдельно, модели различаются по объему топочной камеры и конвективных поверхностей нагрева. Мы также производим промышленные универсальные котлы под 2 вида топлива - газ дизель и дизель мазут. Такие модели работают с универсальными двух топливными горелками и имеют специально рассчитанную поверхность нагрева.

Лучший промышленный котел считается водогрейный твердотопливный до 1 МВт. Рейтинг промышленных котлов составлялся с учетом технических характеристик и отзывов специалистов и пользователей.

Промышленные котлы принцип работы

Загрузка топлива осуществляется с фронта агрегата через топочную дверь, либо с помощью горелки, которая крепится к фронтовой плите агрегата.

Образующиеся в топочной камере дымовые газы выходят из топочной камеры через выходное окно на задней топочной стенке топки, проходят первую конвективную ступень двигаясь вниз, поворачивают в поворотном коробе и двигаясь вверх проходят вторую конвективную ступень, далее дымовые газы выводятся в выходное окно на задней стенке котла. На выходном окне установлен поворотный шибер, позволяющий регулировать тягу.

Монтаж промышленного котла

Установка промышленных котлов производится в котельной. Агрегат поставляется двумя блоками максимальной заводской готовности. Топка устанавливается в котельной на специально подготовленную ровную поверхность и закрепляется анкерными болтами. На топку устанавливается котельный блок. Смонтированный котлоагрегат подсоединяется по воде, воздуху и газам, монтируется вся запорная арматура на подводящем и отводящих трубопроводах, на дренажах и воздушниках, предохранительные устройства (предохранительные клапана) и измерительные приборы.

Воздуховод для подачи воздуха на горение с шибером, поставляемый в комплекте, устанавливается по месту на монтаже в соответствии с планом расстановки оборудования по проекту котельной. Газоход для отвода дымовых газов от котла изготавливается и устанавливается по месту на монтаже.
