Котельная состоит из 10-х транспортабельных блоков максимальной заводской готовности, блока дымососов К13 и К14, дымовых труб К15, К16, конвейера углеподачи К21, конвейеров ШЗУ К22.1, К22.2, бункера сырого угля К25, бункера ШЗУ К26, дробилки К27 и газоходов, площадок обслуживания, опор конвейеров, газоходов и площадок обслуживания.

Блок №1 модульной котельной установки разделен на 2-а помещения: операторская-щитовая и котельный зал.

В котельном зале установлены:

• котел стальной водогрейный с механической топкой КВм-2,5 КБ;
• шкаф управления котлом;
• газоходы котла с шибером;
• трубопроводы воды с запорно-регулирующей арматурой;
• электропроводки, светильники и контрольно-измерительные приборы.

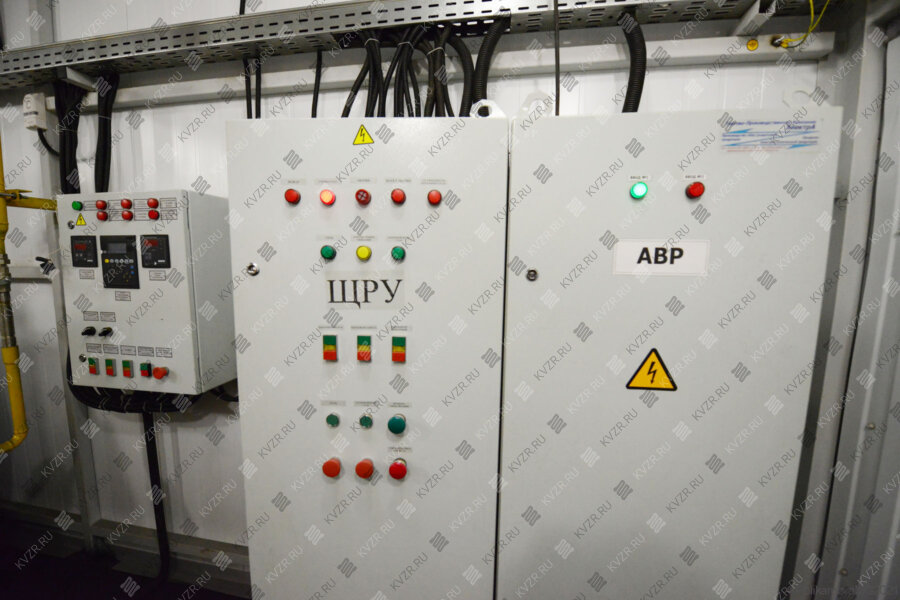

В операторской-щитовой установлены:

• вводно-распределительное устройство (ВРУ);
• щит сигнализации (ЩС);
• пункт распределительный №1 (ПР1);
• пункт распределительный №2 (ПР2);

• пункт распределительный №3 (ПР3);
• пункт распределительный №4 (ПР4);
• ящик управления №1 (ЯУ1);
• ящик управления №2 (ЯУ2);
• ящик управления №3 (ЯУ3);
• ящик управления №4 (ЯУ4);
• ящик управления №8 (ЯУ8);
• электропроводки, светильники.

Блок №2 модульной котельной установки - котельный зал.

В котельном зале установлены:

• трубопроводы воды с запорно-регулирующей арматурой;
• короба вентиляционные;
• электропроводки;
• два бака расширительных мембранных.

Блок №3 модульной котельной установки - котельный зал.

В котельном зале установлены:

• трубопроводы воды с запорно-регулирующей арматурой;

• котел стальной водогрейный с механической топкой КВм-2,5 КБ;
• шкаф управления котлом;
• газоходы котла с шибером;
• бак запаса воды;
• короба вентиляционные;
• два подпиточных электронасоса теплосети (один из них - резервный);
• два подпиточных электронасоса котлового контура (один из них - резервный);
• ящик управления №5 (ЯУ5);
• ящик управления №6 (ЯУ6);
• короба вентиляционные;
• электропроводки, светильники и контрольно-измерительные приборы.

Блок №4 модульной котельной установки разделен на 2-а помещения: котельный зал и санузел.

В котельном зале установлены: трубопроводы воды с запорно-регулирующей арматурой.

В санузле:

• короба вентиляционные;
• раковина;
• трубопроводы воды с запорно-регулирующей арматурой;
• унитаз.

Блок №5 модульной котельной установки - котельный зал.

В котельном зале установлены:

• короба вентиляционные;
• три водо-водяных пластинчатых подогревателя теплосети;
• трубопроводы воды с запорно-регулирующей арматурой;
• котел стальной водогрейный с механической топкой КВм-2,5 КБ;
• шкаф управления котлом;
• газоходы котла с шибером;
• электропроводки, светильники и контрольно-измерительные приборы.

Блок №6 модульной котельной установки - котельный зал.

В котельном зале установлены:

• короба вентиляционные;
• трубопроводы воды;
• электропроводки.
• Блок №7 модульной котельной установки - котельный зал.

В котельном зале установлены:

• короба вентиляционные;
• четыре циркуляционных электронасоса котельного контура (один из них - резервный);
• трубопроводы воды с запорно-регулирующей арматурой;
• котел стальной водогрейный с механической топкой КВм-2,5 КБ;
• шкаф управления котлом;
• газоходы котла с шибером;
• теплосчётчик;
• преобразователь расхода, для теплосчетчика;
• электропроводки, светильники и контрольно-измерительные приборы.
• Блок №8 модульной котельной установки - котельный зал.

В котельном зале установлены:

• короба вентиляционные;
• два циркуляционных электронасоса теплосети (один из них - резервный);
• трубопроводы воды с запорно-регулирующей арматурой;
• котел стальной паровой с ручной топкой Е 1,0-0,9Р;
• шкаф управления котлом;
• трубопроводы пара с запорно-регулирующей арматурой;
• газоходы котла с шибером;
• преобразователь расхода, для теплосчетчика;
• два бака расширительных мембранных;
• электропроводки, светильники и контрольно-измерительные приборы.

Блок №9 модульной котельной установки - котельный зал.

В котельном зале установлены:

• короба вентиляционные;

• два циркуляционных электронасоса ГВС (один из них - резервный);
• два подпиточных электронасоса ГВС (один из них - резервный);
• два водо-водяных пластинчатых подогревателя ГВС;
• трубопроводы воды с запорно-регулирующей арматурой;
• котел стальной паровой с ручной топкой Е 1,0-0,9Р;
• шкаф управления котлом;
• трубопроводы пара с запорно-регулирующей арматурой;
• газоходы котла с шибером;
• ящик управления №7 (ЯУ7);
• ящик управления №9 (ЯУ9);
• расходомер ГВС;
• магнитный активатор;
• электропроводки, светильники и контрольно-измерительные приборы.

Блок №10 модульной котельной установки разделен на 2-а помещения: котельный зал и хозяйственное помещение.

В котельном зале установлены:

• короба вентиляционные;
• вентиляционно-отопительная установка;

• щит управления приточной вентиляцией (ЩП);
• трубопроводы воды с запорно-регулирующей арматурой;
• электропроводки, светильники и контрольно-измерительные приборы.
• В хозяйственном помещении установлены:
• водоподготовительная установка ВПУ-2;
• водоподготовительная установка ВПУ-3;
• водо-водяной пластинчатый подогреватель ВПУ-3;
• два водо-водяных пластинчатых подогревателя ВПУ-2;
• два повысительных электронасоса ВПУ-2;
• повысительный электронасос ВПУ-3;
• трубопроводы воды с запорно-регулирующей арматурой;
• расходомер исходной воды;
• расходомер подпиточной воды;
• электропроводки, светильники и контрольно-измерительные приборы.

Контейнеры блоков №1-10 модульной котельной состоят из основания, каркаса (стойки, ферма), панелей каркасной конструкции, внутренних перегородок и транспортных ограждающих конструкций (временных панелей ограждения).

Основания, панели и перегородки утеплены минераловатной плитой.

Блоки котельной на месте монтажа жестко соединяются между собой по их длиной стороне в общее здание. Временные панели ограждения, устанавливаемые на период транспортирования на стыкуемые при монтаже стороны блоков, снимаются.

Торцевые и продольные стыки блоков зашиваются листом и телоизолируются теплоизоляционным материалом.
