Жаротрубный котел

Стальные жаротрубные котлы в Ижевске

Котельный завод "РЭП" г Ижевск производит стальные жаротрубные котлы с ручными топками и автоматическими горелками в широком диапазоне мощностей, температурного режима и давления. На нашем официальном сайте вы можете подобрать и купить жаротрубный котел по доступной цене. Опытные специалисты нашего завода проконсультируют вас и помогут в подборе оборудования исходя из технологических процессов вашего производства. Мы поставляем установки на предприятия любых регионов России, в том числе в Ижевске, Казахстана, Монголии, Таджикистана, Узбекистана, Белоруссии, Армении, Литвы.

Выбрать водогрейные жаротрубные котлы в каталоге завода Цена от

453 960 р.

Выбрать паровые жаротрубные котлы в каталоге завода Цена от

488 960 р.

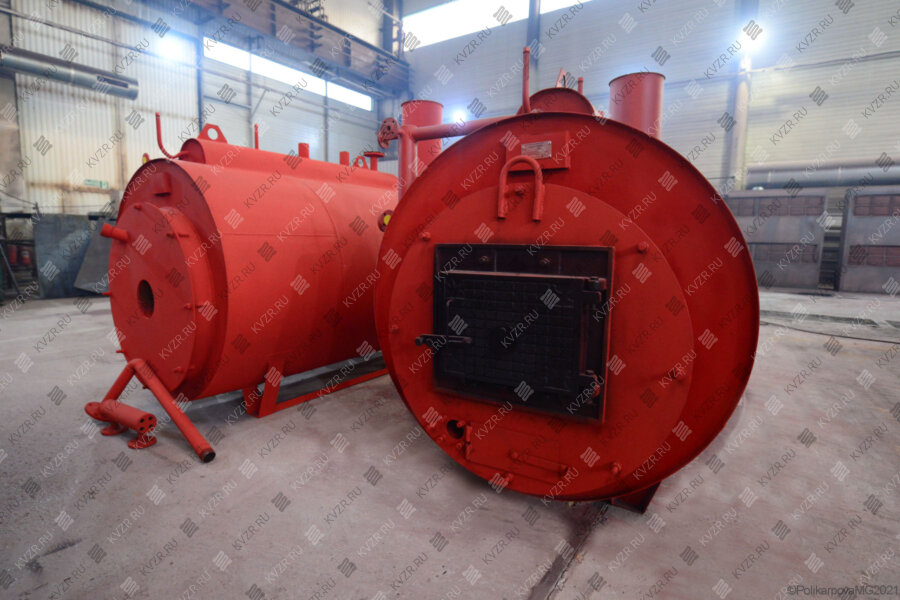

Жаротрубные котлы российского производства применение

Цилиндрические жаротрубные котлы применяются в сельскохозяйственном производстве для пропарки кормов и изготовлении гранулированных комбикормов, в птицеводстве для удаления пера с забитой птицы, в пищевой промышленности для переработки и стерилизации молока, для дефростации мяса, при пивоварении, в деревообрабатывающей - для сушки и гнутья древесины в пропарочных камерах, в медицине для стерилизации инструмента и спецодежды, для производства стройматериалов при изготовлении ЖБИ изделий, для пропарки бетона в пропарочных камерах, для прогрева инертных материалов, а также для отопления и горячего водоснабжения производственных зданий и промышленных котельных.

Цилиндрический жаротрубный котел характеристики

Виды котлов бывают жаротрубные и водотрубные. Первые частично, до рабочего уровня, заполнены водой, которая выполняет функцию охлаждения поверхностей нагрева котла. Оставшаяся верхняя часть заполнена насыщенным паром, в которой происходит удаление капель воды из пара и из которой производится отбор пара потребителем. Во вторых объем котла полностью заполнен водой, которая является теплоносителем, охлаждает поверхность нагрева и передает тепло потребителю.

Таким образом отличие жаротрубных и водотрубных котлов заключается в следующем: в первых греющая среда (дымовые газы) омывает поверхности нагрева (жаровую трубу) с внутренней стороны, тогда как во вторых греющая среда омывает поверхности нагрева с наружной стороны.

Мощность жаротрубных котлов зависит от расхода твердого топлива забрасываемого в топку агрегата и объема подаваемого воздуха на горение, при поддержании постоянного давления в котлоагрегате. Мощность в котле КВа жаротрубном регулируется объемом подаваемого горелкой топлива в топку. Выбирая мощность агрегата, необходимо знать максимальную производительность пара, которая потребуется вам в работе.

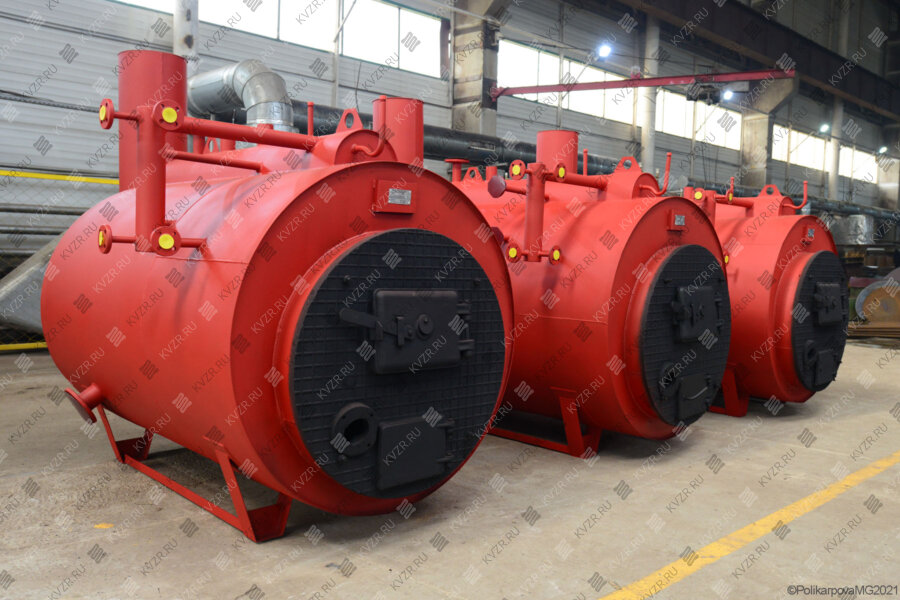

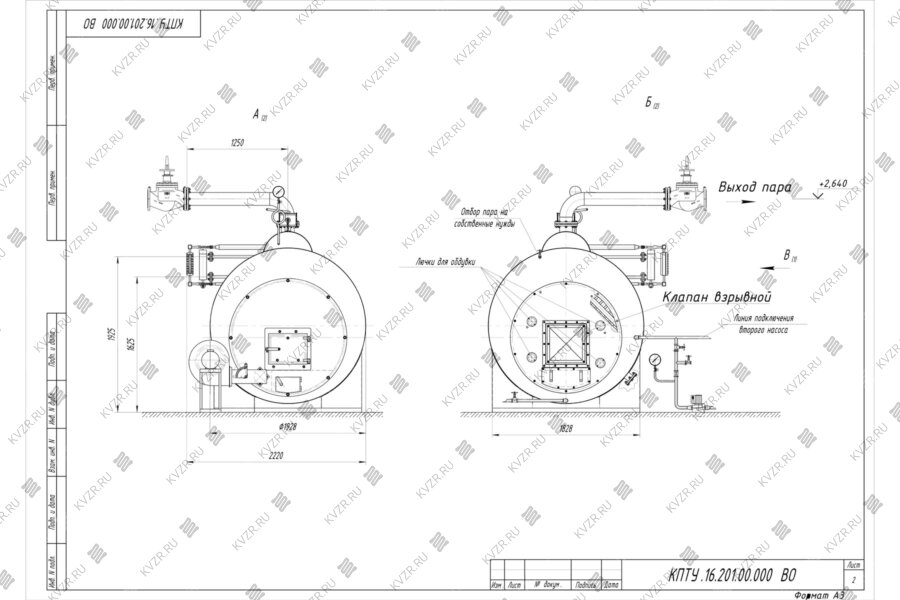

Жаротрубный котел устройство

Жаротрубный дымогарный котел имеет корпус цилиндрической формы, внутри которого, в торцевой части, размещена топка, а с противоположной стороны система отвода дыма. Топочная камера - цилиндрическая, выполнена в виде жаровой трубы. Все пространство между корпусом и топкой является водяной рубашкой. Рядом с топкой находится жаротрубный теплообменник, по которому циркулирует теплоноситель. Он выполнен в виде горизонтальных трубок небольшого сечения для увеличения эффективности нагрева воды.

Для подачи и отвода воды в систему предусмотрены штуцера. Входной штуцер, через который в агрегат поступает вода, находится в нижней части теплообменника. Выходной штуцер в верхней.

В передней части жаровой трубы в верхней части установлена легкоплавкая пробка – предохранительное устройство прямого действия. В случае повышения температуры она расплавляется, вода через отверстие поступает в топку, пламя в топке затухает, а в паровой установке понижается давление пара. Такая конструкция обеспечивает безопасность жаротрубных котлов.

Преимущества жаротрубных котлов - отсутствие нагрева внешней поверхности корпуса благодаря использованию водяной рубашки, эффективное распределение тепла и полное отбор мощности от создаваемого теплового потока при сгорании топлива достигается высокий кпд более 90%.

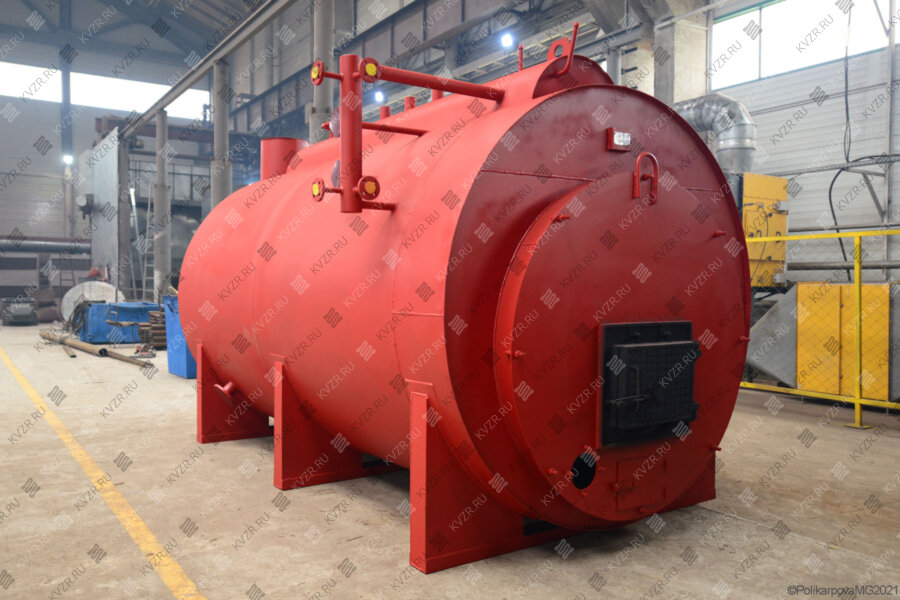

Жаротрубный цилиндрический котел твердотопливный

К фронтовой стороне агрегата крепится чугунная фронтовая плита, имеющая крепление для установки вентилятора. Вентилятор служит для принудительной подачи воздуха в подколосниковое пространство и форсирования процесса горения.

Колосники, на которых происходит горение топлива, укладываются в нижней части топочной камеры.

Для осмотра внутренних поверхностей топки в качестве лаза используется дверка для шурования угля.

Жаротрубный цилиндрический котел газовый

На фронт газового цилиндрического парового котла крепится горелка. В топочной камере происходит горение топлива.

На фронтальной части газовых жаротрубных котлов крепится чугунная плита с держателем для горелки. Агрегат оборудуется горелками фирм UNIGAS различной мощности в зависимости от предполагаемой нагрузки. На горелках устанавливается стальная форсунка с варьируемой длиной, для уменьшения сопротивления воздуха применяется специальный соплодержатель. Диффузор, или головка сгорания, монтируется с помощью градуированной шкалы, позволяющей легко придать ему нужное положение. Горелки жаротрубных котлов характеризуются наличием разъемов быстрого подключения к питанию, а также возможностью получить легкий доступ ко всем частям горелки при аварийной ситуации или плановом обслуживании. Уменьшенная толщина соединительного фланца делает горелку достаточно компактной.

В комплект автоматизированной горелки обычно входит устройство автоматического контроля пламени и механизм модулируемого регулирования мощности.

Подача питательной воды производится питательным насосом. В соответствии с ГОСТ на жаротрубные котлы должно быть установлено два насоса, рабочий и резервный. Дренажи производят дренирование трубной системы от шлама, воздушники удаление скапливающего воздуха. На паросборник устанавливаются 2 предохранительных клапана.

Жаротрубный котел принцип работы

Принцип работы жаротрубного котла основан на сжигании топлива в топке агрегата и дальнейшая передача тепловой энергии сгоревшего топлива при помощи теплообменника теплоносителю. Топливо сгорает в топочной части агрегата, окруженной водяной охлаждаемой рубашкой. Нагретые газы проходят во внутренней области труб теплообменника и нагревают металл. Нагретые трубы большого диаметра погружены в воду, соответственно отдают тепло воде. Вода нагревается до температуры кипения и превращается в пар. Образовавшийся пар проходит по трубкам малого диаметра, которые находятся в трубах большого диаметра.

Таким образом, проходящие сквозь трубы газы нагревают воду и перегревают пар. Перегрев осуществляется проходом через вторичную трубную систему и уже в перегретом состоянии пар выводится на потребительские нужды.

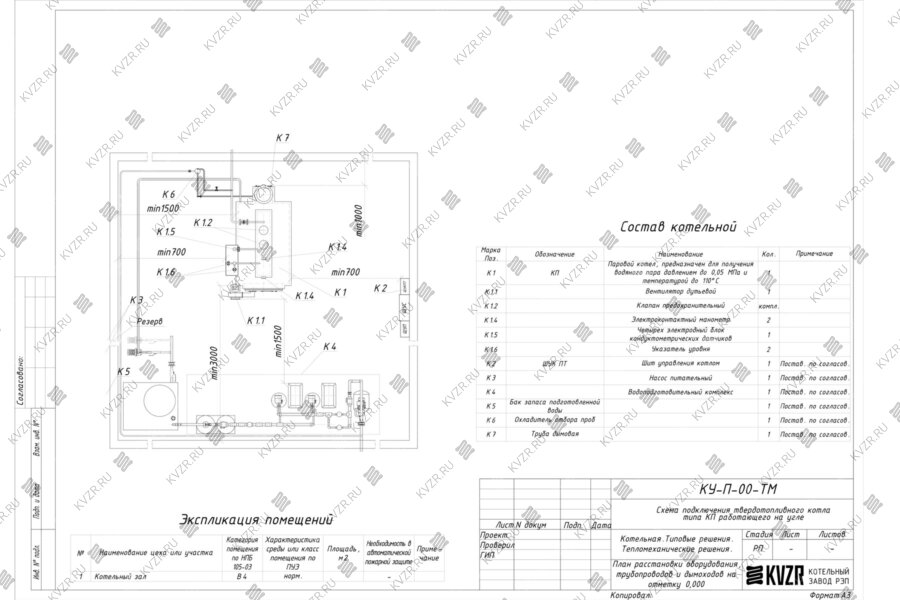

Установка жаротрубного котла

Жаротрубные котлы российского производства поставляются в полной заводской готовности. На месте монтажа агрегаты устанавливаются на подготовленную ровную поверхность и закрепляются анкерными болтами. Подключаются инженерные коммуникации, устанавливаются контрольно-измерительные приборы, запорно-регулирующие приборы, автоматика, дымовая труба.

Размещение и монтаж агрегата в котельной должно производиться в соответствии с

• проектом, выполненным специализированной эксплуатацией
• СП 89.13330. 2012 «Котельные установки. Актуализированная редакция СНиП II-35-76»
• «Правил технической эксплуатации тепловых энергоустановок»
• «Правил устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 кгс/см2), водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 388 К (115 С)».

Монтаж котлов парогенераторов КП должен производиться монтажной организацией имеющей допуск на выполнение данного вида работ и располагающей технологическими средствами, необходимыми для качественного проведения работ.

Купить жаротрубный котел

Для того чтобы купить жаротрубный цилиндрический котел в Ижевске, вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки промышленного парогенератора до вашего региона и населенного пункта.
