Батарейные циклоны БЦ-2-5 4+2 применяются в основном для котельных средней и малой производительности. БЦ-2-5х 4 2 предназначены для сухого улавливания золы, уносимой дымовыми газами из топок паровых котлов производительностью 6,5-25 т/ч и водогрейных котлов производительностью 4-10 Гкал/ч при сжигании твердого золосодержащего топлива. Их устанавливают в газовом тракте после котла перед дымососом. В большинстве случаев циклоны БЦ-2-5х(4+2), устанавливаются в котельных с котлами типа КЕ, ДКВР, а также КВ-ТС.

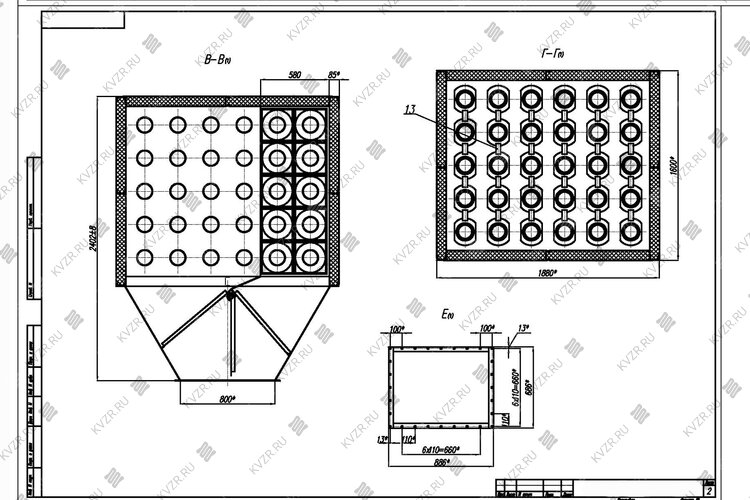

Устройство батарейного циклона БЦ 2-5х 4+2
Батарейные циклоны БЦ 2-5х(4+2) представляют собой пылеулавливающий аппарат, составленный из большого количества параллельно установленных циклонных элементов, объединенных в одном корпусе и имеющих общие подвод и отвод газов, а также сборный бункер.
Корпус циклонов БЦ 2, как правило, выполняется секционированным для сохранения оптимальной скорости движения газов в циклонных элементах при переменных нагрузках путем отключения соответствующих секций. Кроме того, секционирование уменьшает возможность ухудшения степени очистки газов за счет их перетока из одних элементов в другие через пылевой бункер, связанного с неодинаковым гидравлическим сопротивлением отдельных элементов (неодинаковостью из изготовления и неравномерным распределением газа по отдельным элементам), неодинаковой "пылевой нагрузкой" на элементы. Конфигурация камер подвода заполненного и отвода очищенного газа чаще всего бывает клиновидная.

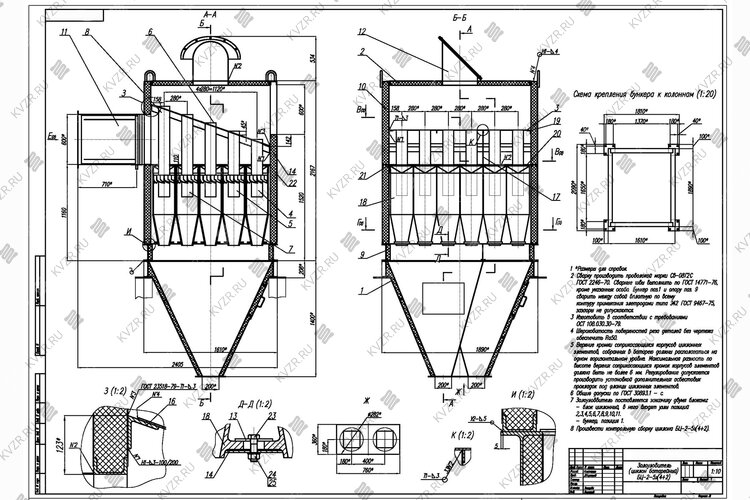

Батарейный циклон БЦ 2 5 4+2 состоит из
выхлопных труб с закручивающими лопатками
набора циклонных элементов, опоры и решётки
кожуха и верхней панели с теплоизоляцией
присоединительного патрубка
бункера.
Золоуловитель БЦ-2-5Х(4+2) имеет в своём составе две параллельно работающие секции. При небольших нагрузках с помощью шибера отключают одну из секций. На верхней панели находится предохранительный клапан.
Применение в конструкции циклонов данного типа чугунных элементов в качестве корпуса завихрителя, позволяет минимизировать абразивный износ стенок закрученным газовым потоком и, соответственно, значительно увеличить срок службы.
Принцип работы батарейного циклона БЦ 2 5 4+2
Число циклонных элементов в батарейном циклоне для данного котельного агрегата определяется входной скоростью, которую рекомендуется принимать в пределах 20 - 25 м/с. Аэродинамическое сопротивление батарейных циклонов высокое – 80 - 90 кгс/м2.
Запыленный газ попадает в секции циклона БЦ 2 5 4 2 общим потоком, равномерно распределённым по всему входному сечению. Из этого потока запыленный газ подводится в элементы и начинает вращение из-за лопаток закручивающего аппарата. Двигаясь по инерции прямо, твердые частицы золы прижимаются к корпусу циклонного элемента и спускаются по конической части корпуса вместе с газовым потоком. Благодаря спиральному вихревому движению образуется пониженное давление в середине циклонного элемента, в результате поток газов из нижней части конуса меняет направление движения и идет вверх по центру корпуса циклонного элемента, направляясь в трубу для выхлопов. Зола оседает вниз, откуда ее регулярно удаляют.
Чтобы батарейный циклон БЦ 2 нормально функционировал нужно поддерживать постоянное сопротивление при наименьшей нагрузке котла не менее двадцати килограмм на метр квадратный. Для этого необходимо отключать одну из секций, не допускать подсосов воздуха извне и переполнения бункера золой. Кроме того, нужно полностью выгружать из бункера уловленную золу при остановке котла.
Комплект поставки циклона БЦ-2-5х(4+2)
блок циклонный в сборе
бункер
паспорт и инструкция по монтажу и эксплуатации батарейного циклона
