Паровая котельная на газе 500 кг пара в час

Паровая котельная на газе 500 кг пара в час применяются как источник пара для нужд нефтеперерабатывающих предприятий, предприятий пищевой промышленности, в строительстве и сельском хозяйстве, для обеспечения паром технологических процессов добывающих месторождений в районах с низким температурным режимом и многих других целей.

Котельный завод производит блочно модульные паровые котельные установки паропроизводительностью до 2 т/ч на всех видах топлива.

Паровые котельные вырабатывают пар на технологические нужды по схеме с возвратом конденсата. По надежности отпуска пара потребителям паровые котельные относится ко второй категории.

Котельные установки могут эксплуатироваться в макроклиматических районах с умеренным и холодным климатом. Климатическое исполнение котельной УХЛ1 по ГОСТ 15150-69.

Проектирование паровых котельных выполняется с соблюдением всех требований экологических, санитарно-гигиенических, противопожарных и других строительных норм, действующих на территории Российской Федерации, и обеспечивает безопасную эксплуатацию объекта при соблюдении предусмотренных требованиями эксплуатации мероприятий.

Топливо для паровой котельной на газе 500 кг пара в час

Газообразное - природный газ, сжиженный углеводородный газ (СУГ), попутный нефтяной газ.

Параметры пара котельной

Блочно модульные паровые котельные установки различаются в зависимости от температуры вырабатываемого пара

• Пар давлением до 0,07 МПа и температурой 115 °С – паровые котельные с парогенератором КП;
• Пар давленем до 0,8 МПа и температурой 170 °С – паровые котельные с парогенератором Е.

Описание паровой котельной на газе

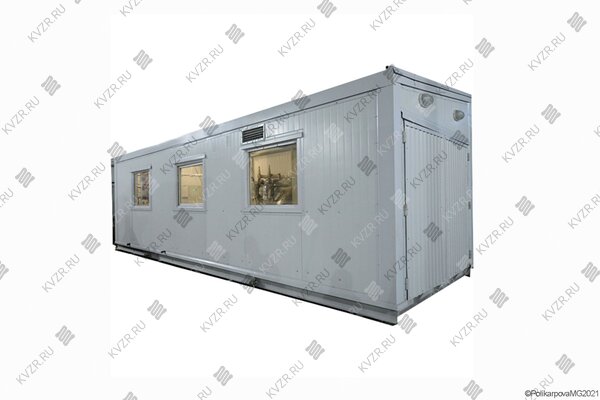

Блочно-модульные паровые котельные установки состоят из транспортабельных блоков максимальным размером 12*3,05*2,3(3,1) м и максимальной заводской готовностью с размещенным в нем технологическим и инженерным оборудованием, системой газоходов и дымовыми трубами.

Для обеспечения прохода и пространства между паровыми котлами и технологическим оборудованием и их обслуживания, согласно требованиям НД, между основными модулями с технологическим оборудованием могут устанавливаться  модуля вставки размером 12*3,05*1 м.

Модули монтируются на железобетонный фундамент. Модули поставляются в полной заводской готовности. Транспортабельные блоки соединяются на месте монтажа в котельный зал. Дополнительно требуется произвести монтаж секций дымовых труб и наружных элементов вытяжной вентиляции и электропитания котельной.

Блоки котельной состоят из основания, каркаса (стойки, ферма) и панелей каркасной конструкции. Основания, панели и перегородки утеплены минераловатной плитой. В модулях установлены противопожарные двери и пластиковые окна и смонтирована противопожарная система.

Устройство и работа паровой котельной на газе 500 кг пара в час

Цикл выработки насыщенного пара осуществляется следующим образом:

• вода питательная поступает по трубопроводу из бака запаса через на один из насосов системы питания котлов;
• насосом вода подается в трубопровод системы питания котлов, из которого через электромагнитный (соленойдный) клапан подается в котел, где нагревается и преобразуется в пар;
• по паропроводу пар поступает в паровую магистраль;
• отбор проб пара осуществляется из паропровода;
• пар по паропроводу отбора подается к охладителю проб;
• отбор проб котловой воды осуществляется из продувочного трубопровода;
• котловая вода по трубопроводу отбора подается к охладителю проб.

В воду, поступающую на питание котлов из бака запаса воды, впрыскивается реагент для корректировки Ph и обескислороживания посредством двух водоподготовительных установок дозации реагента «Комплексон-6».

Расход пара, поступающего в паровую магистраль на технологические нужды, регулируется качественным методом за счет регулирования расхода топлива, подаваемого горелкой на горение. Регулирование производится через изменение настроек щита горелки и настройки паровой арматуры.

Для защиты котлов от превышения в них давления более рабочего давления (свыше 0,07 или 8,0 кг/см2) на паросборной камере котла установлены два предохранительных клапана.

Исходная вода для питания котла из хозяйственно питьевого водопровода через расходомер и ионообменную установку по первой ветке, и конденсатопровода по второй ветке подается в бак запаса воды. Исходная вода из хозяйственно-питьевого водопровода для охлаждения проб отбора проб пара и котловой воды подается к охладителю проб минуя ионообменную установку. Для мойки полов в котельном зале, а также для подвода к сантехническому оборудованию осуществляется отбор воды из хозяйственно питьевого водопровода.

Отопление котельной осуществляется за счет тепла, излучаемого тепломеханическим оборудованием.

Вентиляция котельной общеобменная, приточно-вытяжная естественная, рассчитанная для обеспечения установленных санитарно-гигиенических требований к температуре, влажности, скорости движения воздуха и содержанию вредных веществ в воздухе рабочей зоны.

Электрооборудование

Паровая котельная на газе подключается на напряжение 380/220В осуществляемом от двух независимых источников питания. Внутреннее электроснабжение электроприемников 0,38кВ предусматривается от ВРУ, от которого через распределительные щиты ЩРУ получает питание ЩУС (щит управления и сигнализации котельной), ЩУКПГ (щит управления паровым газовым котлом), ЩУВ (щит управления вентиляционными установками) и щиты рабочего и аварийного освещения. Предусматривается автоматическое переключение питания котельной в случае аварии.

Распределение электроэнергии предусмотрено от ЩРУ, укомплектованных защитно-коммутационными аппаратами.

В паровой котельной на газе предусматривается рабочее, аварийное и ремонтное освещение.

Заземление корпусов электроприемников осуществляется при помощи нулевого защитного проводника распределительной сети.

В котельной предусматривается молниезащита, повторное заземление нулевого провода и защитное уравнивание потенциалов.

Автоматизация котельной

Автоматика, реализованная в щите управления котлом (ЩУК) обеспечивает аварийную остановку котла с индикацией причины аварии и подачей звукового сигнала, которая производится при:

• понижении уровня воды в котле ниже критического уровня;
• повышении уровня воды в котле выше критического уровня;
• повышении давления пара в котле;
• повышении или понижении давления газообразного топлива перед горелками;
• повышения давления в топке;
• понижении давления воздуха перед горелками;
• погасании факелов горелок;
• исчезновении напряжения в цепях защиты;
• неисправности цепей защиты.

Автоматика не позволяет пуск котла при выходе за пределы аварийных параметров. Автоматика может производить безаварийную остановку котла в режим ожидания при низком потреблении пара из магистрали, автоматическое регулирование паропроизводительности путем перевода режима работы горелки из «Большого» в «Малое» горение, так же производить контроль уровня воды в котле и производить автоматическую подпитку, путем управления электромагнитным (соленойдным) клапаном на линии подпитки котла.

Управление питательными насосами осуществляется как вручную, так и автоматически по давлению воды в общей питательной магистрали котлов.

Предусмотрено ручное управление электронагревателем и вентилятором приточной вентиляции.

Схемой автоматики котельной в щите управления вентиляцией (ЩУВ) предусмотрена защита электротэнов воздухонагревателя приточной вентиляции от перегрева, в щите управления и сигнализации котельной (ЩУС) предусмотрен контроль за работой паровых котлов: контроль и индикация аварийной остановки одного или обоих котлов, остановка в режим ожидания; контроль загазованности в котельном зале котельной посредством подключенных к щиту и установленных про месту датчиков загазованности, контроль за работай противопожарной сигнализации с выводом индикации о работе котельной на фронтальную панель щита и выводом сигнала на удаленный диспетчерский пульт посредством кабельной линии.

Автоматика обеспечивает светозвуковую индикацию о работе котельной с выводом дополнительного сигнала на удаленный диспетчерский пульт:

• паровой котел остановлен в режим ожидания;
• авария парового котла;
• пожар в котельной;
• утечка газа;
• загазованность котельного зала.

Автоматика отключает подачу газа в котельную и отключает питание щита управления котлом (ЩУК), электровоздуханагревателя и вентилятора приточной вентиляции при пожаре и (или) утечке газа.

Блочно модульная паровая котельная комплектуется пожарной сигнализацией. В состав пожарной сигнализации входит система светозвукового оповещения персонала.

Топливоподача

В паровой котельной на газе

Подача природного газа к горелке парового производится от шкафного газорегуляторного пункта (ГРПШ), имеющего две ветки редуцирования газа: основную и резервную, с резервированием 100% производительности, укомплектованного узлом учета газа. На газопроводе внутри котельной на отводе газа к каждому котлу предусмотрена запорная арматура и быстродействующий запорный клапан.

Водоподготовительное оборудование

Подача исходной воды в котельную осуществляется двумя вводами. В качестве исходной воды первого ввода принята вода из хозяйственно-питьевого водопровода. Данная вода потребляется на охлаждение проб отбора пара и котловой воды, на подвод к сантехническим приборам и на питание водоподготовительной установки системы питания котлов. В качестве исходной воды второго ввода принят возвратный конденсат из конденсатопровода. Возвратный конденсат подается в бак запаса питательной воды из системы возврата конденсата, выполняемой вне котельной по отдельному проекту.

В качестве водоподготовительного оборудования применяются автоматическая ионообменная установка ВПУ-3 или установки дозирования реагента типа «Комплексон-6», в зависимости от анализа исходной воды.

Следует отметить, что блочно модульные паровые котельные очень требовательны к качеству питательной воды, и подбор системы водоподготовки, должен призводится только на основании лабораторных исследований ее состава.

Паровые котельные - комплектация:

• Паровой котел типа КП или Е;
• Щит управления котлом;
• Щит рабочего и аварийного освещения;
• Бак запаса воды;
• ВРУ;
• Шкаф управления котельной;
• Насос питательный;
• Воздухонагреватель;
• Тепловая завеса;
• Охладитель отбора проб двухточечный;
• Труба дымовая;
• Система водоподготовки;
• Газоходы в изоляции;
• Модули производственный с обвязкой трубопроводами.
• Паровые котельные на газе и жидком топливе комплектуется котлом с горелочным устройством и ГРУ с счетчиком газа.

Паровая котельная на газе 500 кг пара в час всегда комплектуется с учетом технического технического задания заказчика. Опросный лист на паровую котельую вы можете скачать здесь. В случае затруднения при его заполнении, обратитесь в отдел сбыта по телефону (38-52) 29-97-41 (42), менеджеры помогут вам с его заполнением.

Техническая документация паровой котельной на газе 500 кг пара в час

Техническая документация на блочно модульную котельную выполняется в соответствии с требованиями Постановления Правительства РФ от 16.02.2008 №87 «О составе разделов проектной документации и требованиях к их содержанию» и включает в себя:

• Раздел 5. «Сведения об инженерном оборудовании, о сетях инженерно-технического обеспечения, перечень инженерно-технических мероприятий, содержание технологических решений"
• Подраздел 1. «Система электроснабжения»
• Книга 3. «Котельная. Система внутреннего электроснабжения»
• Подраздел 2. «Система водоснабжения»
• Книга 3. «Котельная. Внутренняя система водоснабжения»
• Подраздел 3. «Система водоотведения»
• Книга 3. «Котельная. Внутренние системы водоотведения»
• Подраздел 4. «Котельная. Отопление, вентиляция и кондиционирование воздуха, тепловые сети»
• Книга 3. «Котельная. Внутренние системы отопления, вентиляции и кондиционирования воздуха»
• Подраздел 5. «Сети связи»
• Книга 3. «Котельная. Внутренние сети связи»
• Подраздел 6. «Система газоснабжения»
• Книга 3. «Котельная. Внутренняя система газоснабжения»
• Подраздел 7. «Технологические решения»
• Книга 3. «Котельная. Тепломеханические решения»,
• Книга 4. «Котельная. Автоматизация теплотехнических процессов»,

В проект паровой котельной не входит раздел проекта «тепловые сети» самого объекта, на котором будет размещатся котельная, эта работа выполняется отдельно.

и техническую документацию на котельную, включающую в себя:

• Паспорт паровой котельной;
• Руководство по эксплуатации;
• Графические приложения с отображением технической информации по котельной.

Отображение технической информации по котельной в руководстве по эксплуатации и графическом приложении предоставляется в объеме:

1) Текстовая часть:

• тепломеханические и технологические решения (ТМ);
• отопление и вентиляция (ОВ);
• внутреннее электроснабжение (ЭМО);
• комплексная автоматизация (АТМ);
• конструктивные решения (КР);
• водоснабжение и канализация (ВК);
• архитектурные решения (АР);
• Мероприятия по обеспечению пожарной безопасности, Охрана труда.

2) Графическая часть:

• тепломеханические и технологические решения (ТМ);
• отопление и вентиляция (ОВ);
• водоснабжение и канализация (ВК);
• внутреннее электроснабжение (ЭМО);
• комплексная автоматизация (АТМ);
• архитектурные решения (АР);
• конструктивные решения (КР).

Вся перечисленная выше документация передается Заказчику вместе с котельной.

После монтажа котельной на месте, Владелец котельной должен произвести пусконаладку. Пуско-наладочные работы проводятся специализированной организацией, имеющий оборудование и квалифицированный персонал по методике, утвержденной в Ростехнадзоре и соглассованной Владельцем котельной программе.

После пуско-наладки блочно-модульная паровая котельная вводится в эксплуатацию.

Ввод паровой котельной на газе 500 кг пара в час в эксплуатацию

Паровые котельные, работающие на газе подлежат регистрации в Ростехнадзоре в соответствии с

• Правилами технической эксплуатации тепловых энергоустановок, зарегистрированными в Минюсте РФ 02.04.2003 г., рег. №4358 утвержденными приказом Минэнерго РФ от 24 марта 2003 г. № 115
• Приказом Федеральной службы по экологическому, технологическому и атомному надзору от 07.04.2008 г. № 212 «Об утверждении порядка выдачи разрешений на допуск в эксплуатацию энергоустановок»

* Для газовых котельных и котельных с давлением пара более 0,07 МПа дополнительно требуется Экспертиза промышленной безопасности.

Купить паровую котельную на газе 500 кг пара в час

Для того чтобы купить паровую котельную, обращайтесь в отдел сбыта по телефону (38-52) 29-97-41 (42), заполните опросный лист на паровую котельную, либо оформить заявку онлайн.

Кроме того, у нас вы можете купить паровую котельную в лизинг. Звоните, наши менеджеры дадут ответы на все ваши вопросы.
