Автоматизация котла предусматривает - поддержание требуемых параметров пара и безопасность работы
Температура пара от 115 до 170 °С
Диапазон регулирования 50 - 100 %
Имеет систему очитки поверхностей нагрева от сажи без остановки котла
В комплект поставки входят полный комплект запорной, предохранительной арматуры и КИП, вентиляторы, шиберы, бункер 0,8 м3, ретортная топка, система шлакоудаления

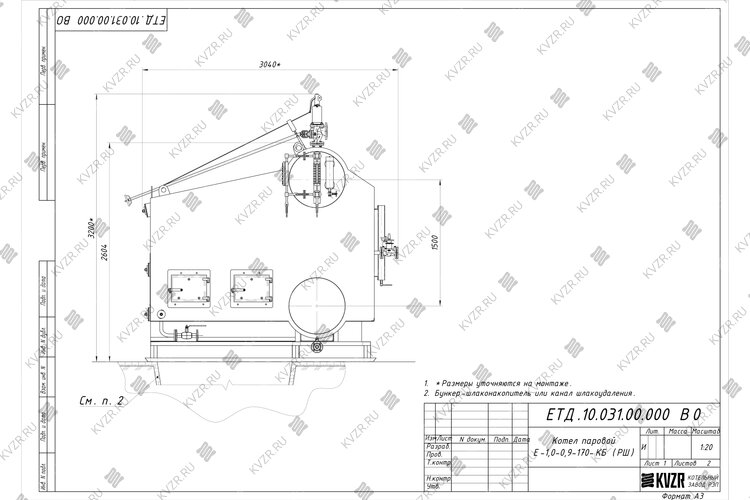

Паровой автоматический котел на угле чертеж

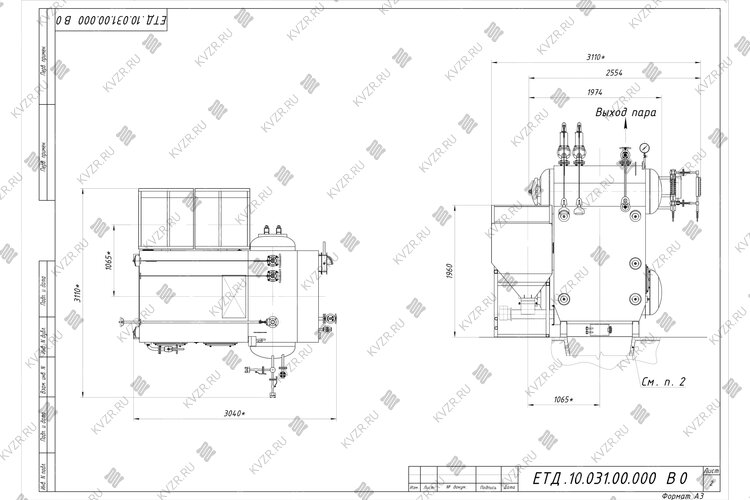

Паровой автоматический угольный котел чертеж
Технические характеристики парового автоматического котла на угле
Фракционный состав топлива, мммелкий (13-25 мм), орех (25-50 мм)
КПД котла на УГЛЕ, не менее, %78
Расход УГЛЯ при максимальной нагрузке котла, кг/ч150
Расход условного топлива, кг/ч112
Температура пара, не более, °C170
Давление пара, не более, МПа0.9
Давление пара, не более, (кгс/см²)9
Давление пара, не более, бар9
Полный объем котла, м³1.46
Объем паровой части, м³0.16
Аэродинамическое сопротивление, Па (мм. вод. ст.)300 (30)
Разряжение в топочной камере, Па (мм. вод. ст.)20-40 (2-4)
Объем уходящих газов, м³/ч3500
Температура уходящих газов, °С280
Тяга Принудительная
Размер топочной камеры, длина*ширина*высота, мм1320х1060х1760
Объем топочной камеры, м³2.5
Присоединительные размеры газохода уходящих газов, ширина*высота / сечение, мм/м²795х230/0,18
Температура питательной воды, не менее, °C50
Присоединительные размеры выхода пара, Ду50
Присоединительные размеры по водяному тракту, Ду32
Габаритные размеры блока, длина*ширина*высота, мм2900х2460х2510
Габаритные размеры котла, длина*ширина*высота, мм3150х4390х2510
Масса, кг3500
Энергоэффективность Высокая
Бренд STEAMEXPERT

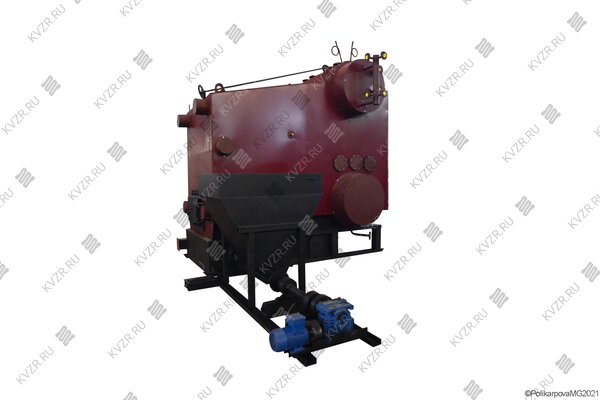

Твердотопливный автоматический паровой котел на угле в Ижевске
паропроизводительность от 500 до 1000 кг/ч;
автоматическая подача угля в топку;
топка - ретортная;
температура пара до 170 градусов;
топливо – каменный и бурый уголь;
давление не более 0,8 МПа.
Паровой котел твердотопливный на угле с автоматической подачей устанавливается в производственных котельных для выработки технологического пара, работает с принудительной подачей питательной воды.
Угольный паровой котел с автоподачей устройство и описание
Паровой котел на угле промышленный с автоматической подачей изготавливается стальным двух барабанным с естественной циркуляцией с экранированной топочной камерой, ретортной горелкой и автоматической шнековой подачей угля. Котел работает с принудительной подачей питательной воды.
Конструкция котлоагрегата состоит из: трубной системы с барабанами, ретортной топки, натрубной теплоизоляции с каркасом и обшивкой, системы питания, системы управления, тяговое устройство, бункера, шнекового питателя, котельного блока с конвективными пакетами.
Реторта расположена в подовой части агрегата. В топке имеется дверка для обслуживания и розжига ретортной горелки и топки. Теплообменный блок упирается в опорную раму в которую устанавливается ретортная горелка. Пламенная голова ретортной горелки – наружняя приемная часть реторной горелки, крепится к нижней части расходного бункера.
Шнековый питатель подает топливо из расходного бункера на реторту. Приводом питателя служит мотор редуктор. В конструкции шнекового питателя дополнительно предусмотрено воздушное охлаждение выходного узла, что препятствует возможности воспламенения топлива в питателе и увеличивает надежность работы.
Бункер к котлу располагается на общей раме совместно с приводом питателя. Конструкция бункера и узел соединения со шнековым питателем позволяет полностью опорожнять бункер за счет питателя топлива.
Промышленный автоматический паровой котел на твердом топливе состоит из топочной камеры экранированной газоплотными сварными панелями с вертикальными трубами соединенных раздающими и собирающими коллекторами. Обмуровка выполняется из тепловой обшивки и декоративных листов. Выход газов осуществляется сзади и сверху топочного блока.
Паровой автоматический котел на угле – принцип работы
Паровой котел для сжигания угля работает в полностью автоматическом режиме. Автоматика осуществляет розжиг, запуск, работу и остановку котла, подачу топлива с контролем производительности по заданной температуре теплоносителя. Топливо двигается из бункера за счет шнека. Пламя горелки направляется вверх. Воздух, поступающий в область горения, поддерживает интенсивность пламени и охлаждает реторту, что предотвращает перегрев оборудования. Горелка снабжена отверстиями, через которые проникает вторичный воздух. Подача воздуха осуществляется в зависимости от объема поданного топлива. В теплогенераторе предусмотрена автоматическая система пожаротушения в случае воспламенения топлива в топливопроводе.
Комплект автоматики состоит из щита управления котлом, контрольно измерительных приборов КИП и исполнительных механизмов.
Автоматическое регулирование работы парового твердотопливного котла включает в себя контроль и регулировку следующих параметров:
разряжения в топочной камере;
давления теплоносителя на выходе;
температуры теплоносителя на выходе;
содержания кислорода в дымовых газах;
наличие давления в системе пожаротушения топливопровода;
контроля факела; контроля минимального расхода теплоносителя.
Правил технической эксплуатации тепловых энергоустановок.
Требования к помещениям паровой котельной регламентируются СП 89.13330.2016 «Котельные установки».
Паровой котел на твердом топливе угле должен управляться автоматикой безопасности, имеющей сертификат соответствия.
Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию котла, является предохранительный клапан парового котла. Он обеспечивает сброс пара при превышении давления в котле свыше допустимого и предохраняет установку от разрушения. Необходимые условия монтажа и эксплуатации котла представлены в паспорте и руководстве по эксплуатации.
Гарантии изготовителя
На заводе изготовителе паровой автоматический угольный котел подвергается гидравлическому испытанию давлением 1,2 МПа (12 кгс/см2).
Гарантийный срок - 24 месяца со дня отгрузки с завода.
Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.
Купить паровой автоматический котел на угле
Для того чтобы купить угольный автоматический паровой котел в Ижевске, вы можете оформить заявку в отделе сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранной вами модели и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции паровой котельной.
Для эффективной и надежной работы парового автоматического котла на угле вам потребуется дополнительное оборудование - автоматика и 2 насоса (один рабочий, второй резервный). Мы предлагаем рассмотреть типовые варианты комплектации.
По необходимости устанавливаются золоуловители и водоподготовительное оборудование. Водоподготовка выбирается на основании анализа воды.
Типовую схему монтажа и обвязки котла вы можете посмотреть во вкладке схемы подключения.
Производим газоходы по индивидуальному заказу согласно схеме компоновки котельной. Системы газоходов могут включать в себя:
шиберы;
газоходы различного сечения;
переходы;
тройники;
карманы всасывающие дымососов.
Схема подключения
Жаротрубный паровой автоматический котел на угле, предназначен для получения насыщенного пара температурой не более 115 °С и давлением не более 0,07 (0,7) МПа (кгс/cм²) для технологических целей в производстве. Устанавливается в производственных и промышленных котельных.
План расстановки оборудования в паровой котельной на опилках
Для правильного подключения парового автоматического котла на угле в котельной необходимо оставить проемы для обслуживания оборудования во время эксплуатации. Эти расстояния рекомендованы СНИП II-35-76. На данной схеме представлены их размеры. Кроме того мы составили примерный план, как можно произвести расположение подключение оборудования, а также указали перечень минимально необходимого вспомогательного оборудования для работы котла.
К вспомогательному оборудованию при работе парового парового автоматического котла на угле относятся:
подпиточные насосы 1 рабочий, 2 резервный;
бак запаса воды;
охладитель проб отбора воды;
автоматика котла на древесных отходах;
дымовая труба;
золоуловитель (по необходимости);
воздухоподогреватель (по необходимости);
система водоподготовки котловой воды.
Водоподготовительная установка подбирается на основе данных химического анализа воды, проводимого специализированной лабораторией.
Схема подключения парового автоматического котла на угле без золоуловителя
Если вам не требуется высокая очистка дымовых газов, котел может работать без золоуловителя. Схема подключения при этом следующая - дымовые газы выходят из котла в газоходы котельной, затем в дымосос и далее снова по газоходам в дымовую трубу. В зависимости от компоновки котельной дымосос может устанавливаться как в котельной, так и на улице. Наш завод производит газоходы и переходники к ним. Получив схему вашей котельной мы можем изготовить для вас комплект газоходов, переходников нужных размеров и сечений. На месте такие детали собираются как конструктор. Обращаем ваше внимание, что газоходы требуют изоляции, для защиты персонала от ожогов, так как уходящие газы имеют высокую температуру, а на улице газоходы требуют изоляции для избежания образования конденсата.
Золоуловитель для твердотопливного парового автоматического котла на угле обычно требуется устанавливать в котельных расположенных в жилой зоне. Они позволяют произвести дополнительную очистку дымовых газов перед их выбросом в атмосферу. Золоуловители нашего завода могут устанавливаться как сразу за котлом, так и снаружи котельной. Кроме очистки воздуха золоуловители увеличивают сопротивление в газовом тракте, поэтому при их установке требуется дымосос большей мощности.
Не ввел котельную в эксплуатацию. Что мне за это будет?
Ответственность за отсутствие разрешения на допуск котельной в эксплуатацию
Надзор за соблюдением требований ПТЭТЭ в организациях независимо от форм собственности и ведомственной принадлежности осуществляют органы государственного энергетического надзора. п 1.6. ПТЭТЭ. За несоблюдение ПТЭТЭ Ростехнадзор привлекает организации к ответсвенности по следующим статьям КоАП:
КоАП РФ Статья 9.9. Ввод в эксплуатацию топливо- и энергопотребляющих объектов без разрешения соответствующих органов осуществляющих государственный надзор на указанных объектах,
влечет наложение административного штрафа на должностных лиц в размере от одной тысячи до двух тысяч рублей;
на лиц, осуществляющих предпринимательскую деятельность без образования юридического лица, - от одной тысячи до двух тысяч рублей или административное приостановление деятельности на срок до девяноста суток;
на юридических лиц - от десяти тысяч до двадцати тысяч рублей или административное приостановление деятельности на срок до девяноста суток.
Также есть еще Статья 9.11. КоАП РФ, которая предусматривает аналогичную ответственность за несоблюдение ПТЭТЭ во время эксплуатации.
Статья 9.11. Нарушение правил пользования топливом и энергией, правил устройства, эксплуатации топливо- и энергопотребляющих установок, тепловых сетей, объектов хранения, содержания, реализации и транспортировки энергоносителей, топлива и продуктов его переработки
влечет наложение административного штрафа на граждан в размере от одной тысячи до двух тысяч рублей;
на должностных лиц - от двух тысяч до четырех тысяч рублей;
на лиц, осуществляющих предпринимательскую деятельность без образования юридического лица, - от двух тысяч до четырех тысяч рублей или административное приостановление деятельности на срок до девяноста суток;
на юридических лиц - от двадцати тысяч до сорока тысяч рублей или административное приостановление деятельности на срок до девяноста суток.
Какие котельные требуют допуск РТН в эксплуатацию:
Водогрейные и паровые котельные, в том числе блочно модульные котельные установки эксплуатируются в соответствии с "Правилами технической эксплуатации тепловых энергоустановок" Утвержденными приказом №115 от 24 марта 2003 г. (Далее ПТЭТЭ)
ПТЭТЭ распространяются на:
производственные, производственно-отопительные и отопительные котельные с абсолютным давлением пара не более 4,0 МПа и с температурой воды не более 200 град. С на всех видах органического топлива, а также с использованием нетрадиционных возобновляемых энергетических ресурсов;
паровые и водяные тепловых сетей всех назначений, включая насосные станции, системы сбора и возврата конденсата, и других сетевых сооружений;
системы теплопотребления всех назначений (технологических, отопительных, вентиляционных, горячего водоснабжения, кондиционирования воздуха, теплопотребляющих агрегатов, тепловых сетей потребителей, тепловых пунктов, других сооружений аналогичного назначения.
Приемка и допуск в эксплуатацию котельных:
Согласно ПТЭТЭ:
2.4.1. Новые или реконструированные тепловые энергоустановки принимаются в эксплуатацию в порядке, установленном ПТЭТЭ.
2.4.11. Включение в работу тепловых энергоустановок производится после их допуска в эксплуатацию.
2.4.2. Допуск в эксплуатацию новых и реконструированных тепловых энергоустановок осуществляют органы государственного энергетического надзора на основании действующих нормативно-технических документов.
Таким образом, исходя из приведенных норм, запрещается производить подключение объектов к сетям инженерно-технического обеспечения и осуществлять подачу коммунальных ресурсов без допуска в эксплуатацию тепловых энергоустановок органами энергетического надзора.
Порядок организации работ по выдаче разрешений на допуск в эксплуатацию энергоустановок и тепловых сетей (далее – Порядок) установлен приказом Федеральной службы по экологическому, технологическому и атомному надзору от 7 апреля 2008 г. № 212, зарегистрирован в Минюсте РФ 28 апреля 2008 г. № 11597 (РД 12-08-2008).
Вышеперечисленный документ не содержат требований о минимальной или максимальной нагрузке теплового пункта, при которой необходимо получать разрешение на допуск в эксплуатацию, соответственно необходимо получать разрешение на допуск в эксплуатацию новых или реконструированных тепловых энергоустановок, вне зависимости от их тепловой нагрузки.
Как проводится гидравлическое испытание котла
Гидравлические испытания водогрейного котла
1.1. Гидравлическому испытанию подлежат все новые или реконструированные тепловые энергоустановки после завершения монтажных работ.
1.2. Опрессовка и гидравлическое испытание котлов проводится давлением не менее 1,25 Рраб.
1.3. Опрессовка и гидравлическое испытание котлов проводиться водой температурой не ниже 5 ⁰С и не выше 40 ⁰С. Применение холодной воды (5-15 ⁰С) для испытаний может вызывать выпадения влаги на поверхностях объекта испытаний. Применение воды температуры выше 40 ⁰С может быть травмоопасно. Используемая для гидравлического испытания вода не должна загрязнять объект или вызывать интенсивную коррозию.
1.4. Проведение гидравлических испытаний котлов на плотность проводятся в следующем порядке:
Заполнить водой теплосети котельной и котел.
Спустить воздух системы теплосетей и котла через воздушники, установленные в верхних точках.
Котел отключить от действующих теплосетей, закрыв запорную арматуру или установить заглушку на прямом и обратном трубопроводе теплосети.
Установить пробное давление: включить циркуляционный и подпиточный насосы. Давление следует поднимать равномерно до достижения пробного. Общее время подъема давления должно быть не менее 10 мин.
Время выдержки под пробным давлением должно быть не менее 10 мин.
После выдержки под пробным давлением давление снижают до рабочего.
Давление воды при испытании контролируется по манометрам, установленными на подводящем и отводящем трубопроводах котла согласно приложению А.
1.5. Контролируемые параметры при гидравлических испытаниях:
Показания манометров. Падения давления не допускается в течении выдержки пробным давлениям;
В случае выявления падения давления согласно показаниям манометров, проводиться визуальный контроль.
Визуальный контроль. После снижения давления до рабочего не допускается видимых остаточных деформаций, трещин или признаков разрыва, течи в сварных и разъемных соединениях и в основном металле.
Манометры и показывающие приборы, должны быть установлены согласно схеме.
Акт гидравлического испытания котлов образец
№
«___» ________ 20___ г.
Начальник производства
фамилия, инициалы
Мастер смены
фамилия, инициалы
Работник, проводивший испытания
фамилия, инициалы
Произвели осмотр и проверку качества сборки
наименование изделия, заводской номер
и составили акт о нижеследующем:
1. Сборка
наименование изделия, вид проектной, технологической документации
2. В процессе сборки внесены следующие отступления от технической документации
перечень отступлений
согласованные
должность, фамилия, инициалы
3. Котел испытан гидростатическим методом пробным давлением
_____МПа (_____кгс/см2) в течении _______мин.
4. В течение времени нахождения под пробным давлением падение давления
наблюдалось или не наблюдалось
5. В течение времени нахождения под максимальным рабочим давлением ___МПа (___кгс/см2)
отсутствие или наличие дефектов
Принято решение:
Котел (признается или не признается) выдержавшим испытание гидростатическим методом.
