возможно изготовление из листов большей толщины и других марок сталей

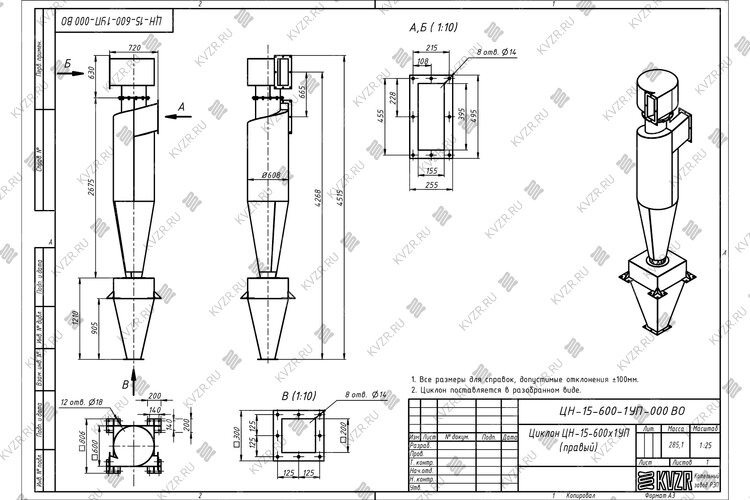

Циклон ЦН-15-600-1УП чертеж
Технические характеристики циклона ЦН-15-600-1УП
Тип циклона Циклон ЦН 15
Вид ЦН 15-600
Марка ЦН-15-600-1УП
Массовая концентрация пыли в очищаемом газе, не более: для слабослипающихся пылей, г/м³1000
Массовая концентрация пыли в очищаемом газе, не более: для среднеслипающихся пылей, г/м³250
Температура рабочей среды до, °С400
Коэффициент гидравлического сопротивления 140
Внутренний диаметр корпуса циклона ЦН, мм600
Количество циклонов в группе, шт1
Площадь сечения цилиндрической части корпуса (группы корпусов), м²0.28
Скорость, м/с2.5-4
Рабочее сопротивление, Па578-1478
Камера очищенных газов Есть
Вид камеры очищенных газов Улитка
Количество камер очищенных газов 1
Вид пылесборного бункера Пирамидальный
Количество пылесборных бункеров, шт1
Объем пылесборного бункера, м³0.26
Размер пылевыгрузного окна бункера, мм200х200
Размеры циклона ЦН (с учетом бункера): длина*ширина*высота, мм800х800х4515
Масса блока циклонов, кг286
Бренд KVZR
Производительность циклона, м³/чот 2540 до 4070
Циклоны ЦН 15 600 1УП в Ижевске
Циклоны ЦН 15 600 1УП используются для очистки аспирационного воздуха, а также для сухой очистки газов и воздуха, выделяющихся при некоторых процессах производства (обжиг, агломерация, сушка, сжигание топлива и т.д.). Пылеуловитель применяется: на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности, а также пылеуловитель эффективен на предприятиях энергетики, при производстве строительных материалов и т.д.
Циклоны типа ЦН 15 600 1УП НИИОГАЗ являются самым простым видом пылеуловителей. Важно отметить, что циклоны могут использоваться для безотходного производства, так как некоторые виды пыли, что собраны этим пылеуловителем возможно подвергнуть переработке.
Применение циклонов золоуловителей ЦН-15-600-1УП не разрешено во взрывоопасных средах; не рекомендуется их применять также для улавливания больших частиц пыли, особенно при небольших диаметрах циклонов. Степень очистки газов с помощью пылеуловителя во многом зависит от размера частиц пыли, чем больше их размеры, тем эффективней очистка.
Циклоны серии ЦН 15 600х1УП устройство
Циклоны пылеуловители ЦН 15 600 1УП изготавливают одиночного исполнения. Одиночные циклоны могут быть только с улиткой.
Одиночные циклоны существуют только с вращением "правого" типа.
Бункер циклона ЦН 15 600х1УП делаются в форме пирамиды.
В технической характеристике представлены значения производительности циклона пылевого ЦН 15 600 1УП, относящиеся к скорости в цилиндрической части циклона (скорость составляет 2,5 и 4,0 м/с). В обычных условиях нормальной считается скорость 4,0 м/с. Скорость 2,5 м/с лучше всего принимать при работе с абразивной пылью.
В зависимости от температуры вокруг циклона, оборудование производится из углеродистой стали (температура менее -40 °С) и низколегированной стали (при температуре ниже -40 °С).
Конфигурация пылеуловителя рассчитана на температуру до 400 °С и разряжение (относится к давлению) 5(500) кПа (кгс/м2). Циклоны могут закрепляться как на нагнетании, так и на всасывающей линии вентилятора. В зависимости от этого одиночный циклон ЦН 15 600 1УП выпускается с улиткой на выходе очищенного воздуха или зонтом. При фильтрации воздуха от абразивной пыли, которая вызывает износ крыльчаток вентилятора, циклоны рекомендуется устанавливать перед вентилятором.
Циклон ЦН-15-600-1УП изготавливается согласно ГОСТ Р 51708-2001.
Принцип работы циклона ЦН 15 600 1УП
Выделение частиц из воздушной (газовой) среды происходит в основном под воздействием центробежной силы, возникающей при вращении воздушного потока в корпусе аппарата. Запыленный воздух входит в аспирацию циклон ЦН 15 600 1УП через тангенциальный патрубок и, приобретая вращательное движение, опускается винтообразно вниз вдоль внутренних стенок цилиндра и конуса. Небольшая часть этого потока, в котором сконцентрированы пылевые частицы, движется в непосредственной близости от стенок циклона и поступает через пылеотводящее отверстие в пылесборный бункер, где происходит осаждение и накопление пылевых частиц.
Под пылесборным бункером установлен пылевой затвор. Пылевой затвор служит для периодической или непрерывной разгрузки уловленной пыли из пылесборного бункера.
В центральной зоне циклона воздушный поток, освобожденный от пыли, поднимается винтообразно вверх и удаляется через выхлопную трубу наружу.
Рекомендации по использованию циклонов типа ЦН 15 600х1УП
Для увеличения срока эксплуатации одиночных циклонов марки ЦН 15 600х1УП, которые подвергаются абразивному износу, в местах наибольшего износа (во входной и в нижней части корпуса) необходимо приваривать дополнительные листы с наружной стороны стенок циклонов. Циклоны диаметром меньше 800 мм по причине повышенного износа не рекомендуется применять для улавливания абразивной пыли.
При использовании аппарата циклона ЦН-15-600-1УП должна быть гарантирована непрерывная выгрузка уловленной пыли. При этом уровень пыли в бункерах не должен превышать уровень плоскости, которая отстоит от крышки бункера на 0,5 диаметра циклона.
Условное обозначение циклона ЦН 15 600 1УП
Ц - обозначение циклона
Н - обозначение конструкции НИИОгаза
15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах)
600 - обозначается внутренний диаметр цилиндрической части циклона (в мм.);
1 - количество циклонов в группе
У - камера очищенного газа - "улитка"
П - пирамидальная форма бункера
Основные параметры циклона ЦН-15-600-1УП
Температура очищаемого газа, °С не более 400
Давление (разрежение), кПа (кгс/м2) не более 5 (500)
Массовая концентрация пыли в очищаемом газе, г/м3:
для слабослипающихся пылей не более 1000
для среднеслипающихся пылей 250
Коэффициент гидравлического сопротивления:
с "улиткой" - 175;
со сборником - 182;
для одиночных циклонов - 147.
Габаритные и присоединительные размеры циклона ЦН 15 600 1УП
Наименование
L
B
H
H1
H2
H3
D
D1
E
Циклоны ЦН 15-600-1УП
930
930
4382
3120
3593
560
600
350
800
Наименование
F
a
b
L1
L2
B1
B
B1
Масса, кг
Циклоны ЦН 15-600-1УП
800
406
166
420
589
220
200
310
500
Циклон марки ЦН-15-600-1УП монтаж
Монтаж циклона золоуловителя ЦН-15-600-1УП производится согласно проектной документации, необходимо обеспечить беспрепятственный подход к золосливному отверстию пылесборного бункера. При монтаже подводящего газового тракта не допускается резких перегибов газоходов, резких сужений или расширений, что ведет к существенным искажениям пылегазового потока, образованию завалов и потерям давления. Отводящие газоходы приварить к боковым стенкам циклона пылеуловителя ЦН 15 600 1УП с центрированием по выходным отверстиям.
Подводящие и отводящие газоходы не должны передавать нагрузок на фланцы циклона.
Купить циклон ЦН 15 600 1УП
Завод изготовитель циклонов предлагает купить циклон ЦН 15 600 1УП в Ижевске, для этого вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заказ онлайн. Наши менеджеры дадут консультацию и рассчитают стоимость доставки до вашего региона и населенного пункта.
Производим постаменты и опоры циклонов по индивидуальному заказу.
Цена 50 000 рублей с НДС
