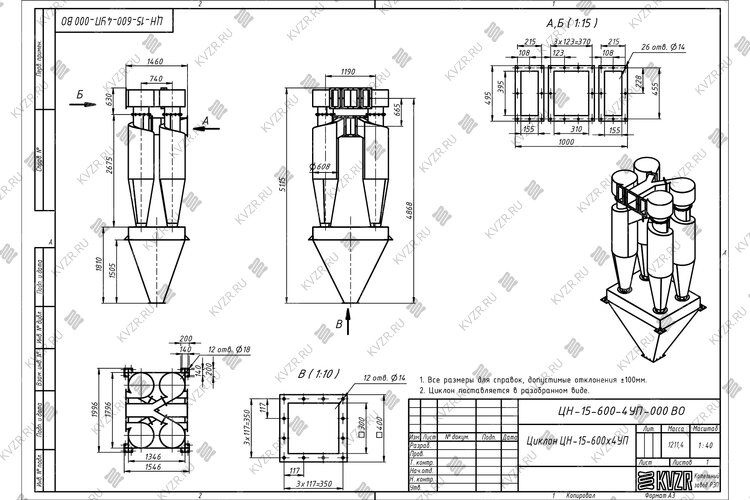

Циклон ЦН-15-600-4УП чертеж
Технические характеристики циклона ЦН-15-600-4УП
Тип циклона Циклон ЦН 15
Вид ЦН 15-600
Марка ЦН-15-600-4УП
Массовая концентрация пыли в очищаемом газе, не более: для слабослипающихся пылей, г/м³1000
Массовая концентрация пыли в очищаемом газе, не более: для среднеслипающихся пылей, г/м³250
Температура рабочей среды до, °С400
Коэффициент гидравлического сопротивления 168
Внутренний диаметр корпуса циклона ЦН, мм600
Количество циклонов в группе, шт4
Площадь сечения цилиндрической части корпуса (группы корпусов), м²1.13
Скорость, м/с2.5-4
Рабочее сопротивление, Па693-1774
Камера очищенных газов Есть
Вид камеры очищенных газов Улитка
Количество камер очищенных газов 4
Вид пылесборного бункера Пирамидальный
Количество пылесборных бункеров, шт1
Объем пылесборного бункера, м³2.2
Размер пылевыгрузного окна бункера, мм300х300
Размеры циклона ЦН (с учетом бункера): длина*ширина*высота, мм1540х1990х5115
Масса блока циклонов, кг1211
Бренд KVZR
Производительность циклона, м³/чот 10175 до 16280
Циклоны ЦН 15 600 4УП в Ижевске
Циклоны ЦН 15 600 4УП используются для очистки аспирационного воздуха, а также для сухой очистки газов и воздуха, выделяющихся при некоторых процессах производства (обжиг, агломерация, сушка, сжигание топлива и т.д.). Пылеуловитель применяется: на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности, а также пылеуловитель эффективен на предприятиях энергетики, при производстве строительных материалов и т.д.
Циклоны типа ЦН 600х4УП являются самым простым видом пылеуловителей. Важно отметить, что циклоны могут использоваться для безотходного производства, так как некоторые виды пыли, что собраны этим пылеуловителем возможно подвергнуть переработке.
Применение циклонов ЦН-15-600-4УП НИИОГАЗ не разрешено во взрывоопасных средах; не рекомендуется их применять также для улавливания больших частиц пыли, особенно при небольших диаметрах циклонов. Степень очистки газов с помощью пылеуловителя во многом зависит от размера частиц пыли, чем больше их размеры, тем эффективней очистка.
Циклоны марки ЦН 15 600х4УП устройство
Групповые циклоны ЦН 15 600х4УП пылеуловители изготавливаются с камерой очищенного воздуха в виде "улитки". В групповом исполнении аппарат способен обеспечить очистку больших объемов газов.
Циклон группового исполнения производят с вращением потока газов "левого" или "правого" типа, одиночные циклоны существуют только с вращением "правого" типа.
Бункер циклона ЦН 15 600 4УП делается в форме пирамиды.
В технической характеристике представлены значения производительности циклона золоуловителя ЦН 15 600 4УП, относящиеся к скорости в цилиндрической части циклона (скорость составляет 2,5 и 4,0 м/с). В обычных условиях нормальной считается скорость 4,0 м/с. Скорость 2,5 м/с лучше всего принимать при работе с абразивной пылью.
В зависимости от температуры вокруг циклона, оборудование производится из углеродистой стали (температура менее -40 °С) и низколегированной стали (при температуре ниже -40 °С).
Конфигурация циклона рассчитана на температуру до 400 °С и разряжение (относится к давлению) 5(500) кПа (кгс/м2). Циклоны делаются как левого, так и правого исполнения. Они могут закрепляться как на нагнетании, так и на всасывающей линии вентилятора. При фильтрации воздуха от абразивной пыли, которая вызывает износ крыльчаток вентилятора, циклоны рекомендуется устанавливать перед вентилятором. В группе циклонов ЦН 15 600х4УП патрубки с выходом очищенного воздуха могут быть соединены сборным коробом с группой улиток каждого циклона, объединенных общим фланцем.
Аспирация циклон ЦН 15 600 4УП изготавливается согласно ГОСТ Р 51708-2001.
Принцип работы циклона ЦН-15-600-4УП
Выделение частиц из воздушной (газовой) среды происходит в основном под воздействием центробежной силы, возникающей при вращении воздушного потока в корпусе батарейного циклона ЦН 15 600х4УП. Запыленный воздух входит в циклон через тангенциальный патрубок и, приобретая вращательное движение, опускается винтообразно вниз вдоль внутренних стенок цилиндра и конуса. Небольшая часть этого потока, в котором сконцентрированы пылевые частицы, движется в непосредственной близости от стенок циклона и поступает через пылеотводящее отверстие в пылесборный бункер, где происходит осаждение и накопление пылевых частиц.
Под пылесборным бункером установлен пылевой затвор. Пылевой затвор служит для периодической или непрерывной разгрузки уловленной пыли из пылесборного бункера.
В центральной зоне циклона воздушный поток, освобожденный от пыли, поднимается винтообразно вверх и удаляется через выхлопную трубу наружу. На выходе выхлопной трубы или группы выхлопных труб в групповом циклоне ЦН 15 600 4УП установлена камера для сбора и перенаправления потока очищенной воздушной (газовой) среды в виде улитки. Улитка позволяет снизить выходное сопротивление золоуловителя.
Рекомендации по использованию циклонов типа ЦН 15 600х4УП
Для увеличения срока эксплуатации батарейные циклоны ЦН 15х600х4УП, которые подвергаются абразивному износу, в местах наибольшего износа (во входной и в нижней части корпуса) необходимо приваривать дополнительные листы с наружной стороны стенок циклонов. Циклоны диаметром меньше 800 мм по причине повышенного износа не рекомендуется применять для улавливания абразивной пыли.
При использовании группы циклонов пылевых ЦН 15 600х4УП должна быть гарантирована непрерывная выгрузка уловленной пыли. При этом уровень пыли в бункерах не должен превышать уровень плоскости, которая отстоит от крышки бункера на 0,5 диаметра циклона.
Условное обозначение циклона ЦН-15-600-4УП
Ц - обозначение циклона
Н - обозначение конструкции НИИОгаза
15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах)
600 - обозначается внутренний диаметр цилиндрической части циклона (в мм.);
2 - количество циклонов в группе
У - камера очищенного газа - "улитка"
П - пирамидальная форма бункера
Основные параметры циклона ЦН 15 600х4УП
Температура очищаемого газа, °С не более 400
Давление (разрежение), кПа (кгс/м2) не более 5 (500)
Массовая концентрация пыли в очищаемом газе, г/м3:
для слабослипающихся пылей не более 1000
для среднеслипающихся пылей 250
Коэффициент гидравлического сопротивления:
с "улиткой" - 175;
для одиночных циклонов - 147.
Габаритные и присоединительные размеры циклона ЦН 15 600 4УП
Наименование
L
B
H
H1
H2
H3
D
D1
E
Циклон ЦН 15-600-4УП
1335
1605
4882
3120
3593
1060
600
350
1150
Наименование
F
a
b
L1
L2
B
B1
Масса, кг
Циклон ЦН 15-600-4УП
1450
682
406
740
772
200
310
1650
Циклон ЦН 15 600х4УП монтаж
Монтаж аппарата циклона ЦН 15 600 4УП производится согласно проектной документации, необходимо обеспечить беспрепятственный подход к золосливному отверстию пылесборного бункера. При монтаже подводящего газового тракта не допускается резких перегибов газоходов, резких сужений или расширений, что ведет к существенным искажениям пылегазового потока, образованию завалов и потерям давления. Отводящие газоходы приварить к боковым стенкам циклона пылеуловителя ЦН 15 600х4УП с центрированием по выходным отверстиям.
Подводящие и отводящие газоходы не должны передавать нагрузок на фланцы циклона.
Купить циклон ЦН 15 600 4УП
Завод изготовитель циклонов предлагает купить циклон ЦН 15 600 4УП в Ижевске, для этого вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заказ онлайн. Наши менеджеры дадут консультацию и рассчитают стоимость доставки до вашего региона и населенного пункта.
Производим постаменты и опоры циклонов по индивидуальному заказу.
Цена 50 000 рублей с НДС
