возможно изготовление из листов большей толщины и других марок сталей

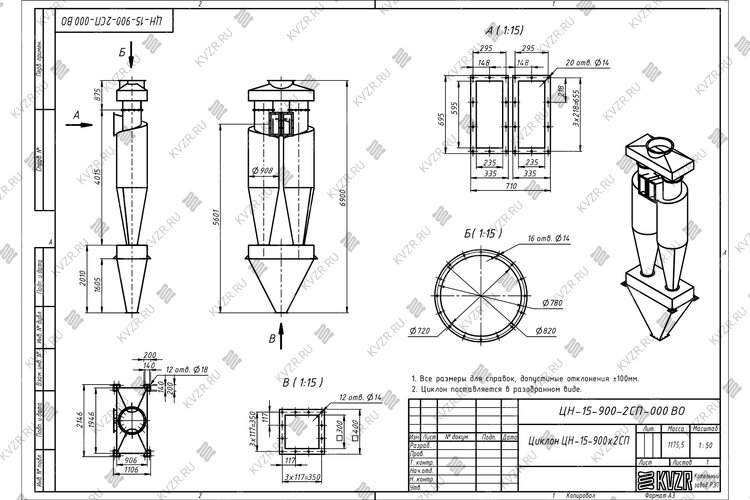

Циклон ЦН-15-900-2СП чертеж
Технические характеристики циклона ЦН-15-900-2СП
Тип циклона Циклон ЦН 15
Вид ЦН 15-900
Марка ЦН-15-900-2СП
Массовая концентрация пыли в очищаемом газе, не более: для слабослипающихся пылей, г/м³1000
Массовая концентрация пыли в очищаемом газе, не более: для среднеслипающихся пылей, г/м³250
Температура рабочей среды до, °С400
Коэффициент гидравлического сопротивления 195
Внутренний диаметр корпуса циклона ЦН, мм900
Количество циклонов в группе, шт2
Площадь сечения цилиндрической части корпуса (группы корпусов), м²1.27
Скорость, м/с2.5-4
Рабочее сопротивление, Па804-2059
Камера очищенных газов Есть
Вид камеры очищенных газов Газосборная камера
Количество камер очищенных газов 1
Вид пылесборного бункера Пирамидальный
Количество пылесборных бункеров, шт1
Объем пылесборного бункера, м³1.89
Размер пылевыгрузного окна бункера, мм300х300
Размеры циклона ЦН (с учетом бункера): длина*ширина*высота, мм1100х1100х6900
Масса блока циклонов, кг1177
Бренд KVZR
Производительность циклона, м³/чот 11450 до 18320

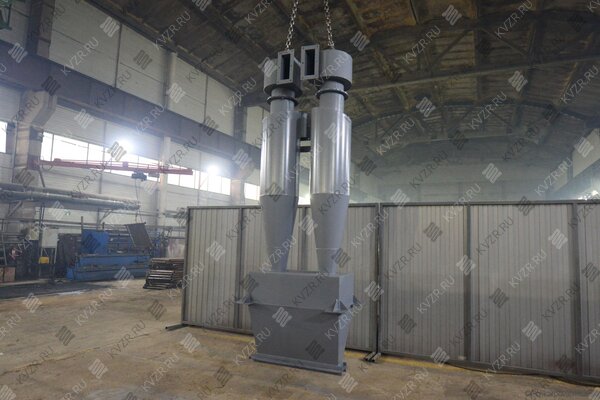

Циклоны ЦН 15 900 2СП в Ижевске
Циклоны ЦН 15 900 2СП используются для очистки аспирационного воздуха, а также для сухой очистки газов и воздуха, выделяющихся при некоторых процессах производства (обжиг, агломерация, сушка, сжигание топлива и т.д.). Пылеуловитель применяется: на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности, а также пылеуловитель эффективен на предприятиях энергетики, при производстве строительных материалов и т.д.
Циклоны типа ЦН 15 900х2СП являются самым простым видом пылеуловителей. Важно отметить, что циклоны могут использоваться для безотходного производства, так как некоторые виды пыли, что собраны этим пылеуловителем возможно подвергнуть переработке.
Применение циклонов ЦН-15-900-2СП НИИОГАЗ не разрешено во взрывоопасных средах; не рекомендуется их применять также для улавливания больших частиц пыли, особенно при небольших диаметрах циклонов. Степень очистки газов с помощью пылеуловителя во многом зависит от размера частиц пыли, чем больше их размеры, тем эффективней очистка.

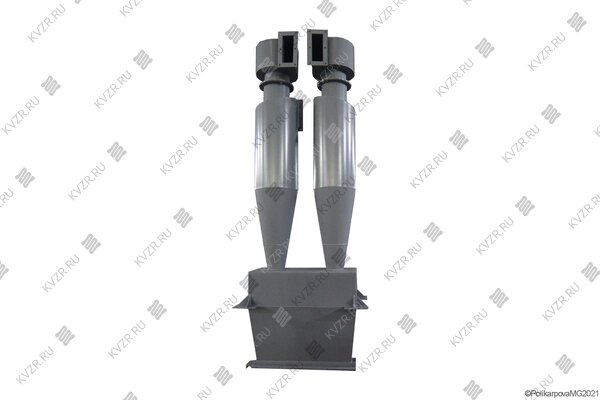

Циклоны марки ЦН 15 900х2СП устройство
Групповые циклоны ЦН 15 900х2СП пылеуловители изготавливаются с камерой очищенного воздуха в виде сборника. В групповом исполнении аппарат способен обеспечить очистку больших объемов газов.
Циклон группового исполнения производят с вращением потока газов "левого" или "правого" типа.
Бункер циклона ЦН 15 900 2СП делаются в форме пирамиды.
В технической характеристике представлены значения производительности циклона золоуловителя ЦН 15 900 2СП, относящиеся к скорости в цилиндрической части циклона (скорость составляет 2,5 и 4,0 м/с). В обычных условиях нормальной считается скорость 4,0 м/с. Скорость 2,5 м/с лучше всего принимать при работе с абразивной пылью.
В зависимости от температуры вокруг циклона, оборудование производится из углеродистой стали (температура менее -40 °С) и низколегированной стали (при температуре ниже -40 °С).
Конфигурация циклона рассчитана на температуру до 400 °С и разряжение (относится к давлению) 5(500) кПа (кгс/м2). Циклоны делаются как левого, так и правого исполнения. Они могут закрепляться как на нагнетании, так и на всасывающей линии вентилятора. При фильтрации воздуха от абразивной пыли, которая вызывает износ крыльчаток вентилятора, циклоны рекомендуется устанавливать перед вентилятором. В группе циклонов ЦН 15 900х2СП патрубки с выходом очищенного воздуха могут быть соединены сборным коробом с выходом очищенных газов вертикально вверх.
Аспирация циклон ЦН 15 900 2СП изготавливается согласно ГОСТ Р 51708-2001.
Принцип работы циклона ЦН-15-900-2СП
Выделение частиц из воздушной (газовой) среды происходит в основном под воздействием центробежной силы, возникающей при вращении воздушного потока в корпусе батарейного циклона ЦН 15 900х2СП. Запыленный воздух входит в циклон через тангенциальный патрубок и, приобретая вращательное движение, опускается винтообразно вниз вдоль внутренних стенок цилиндра и конуса. Небольшая часть этого потока, в котором сконцентрированы пылевые частицы, движется в непосредственной близости от стенок циклона и поступает через пылеотводящее отверстие в пылесборный бункер, где происходит осаждение и накопление пылевых частиц.
Под пылесборным бункером установлен пылевой затвор. Пылевой затвор служит для периодической или непрерывной разгрузки уловленной пыли из пылесборного бункера.
В центральной зоне циклона воздушный поток, освобожденный от пыли, поднимается винтообразно вверх и удаляется через выхлопную трубу наружу. На выходе выхлопной трубы или группы выхлопных труб в групповом циклоне ЦН 15 900 2СП установлена камера для сбора и перенаправления потока очищенной воздушной (газовой) среды в виде сборной камеры.
Рекомендации по использованию циклонов типа ЦН 15 900х2СП
Для увеличения срока эксплуатации батарейные циклоны ЦН 15х900х2СП, которые подвергаются абразивному износу, в местах наибольшего износа (во входной и в нижней части корпуса) необходимо приваривать дополнительные листы с наружной стороны стенок циклонов. Циклоны диаметром менее 800 мм по причине повышенного износа не рекомендуется применять для улавливания абразивной пыли.
При использовании группы циклонов пылевых ЦН 15 900х2СП должна быть гарантирована непрерывная выгрузка уловленной пыли. При этом уровень пыли в бункерах не должен превышать уровень плоскости, которая отстоит от крышки бункера на 0,5 диаметра циклона.
Условное обозначение циклонов ЦН-15-900-2СП
Ц - обозначение циклона
Н - обозначение конструкции НИИОгаза
15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах)
900 - внутренний диаметр цилиндрической части циклона (в мм.)
2 - количество циклонов в группе
С - камера очищенного газа - сборника
П - пирамидальная форма бункера
Основные параметры циклонов ЦН 15 900х2СП
Температура очищаемого газа, °С не более 400
Давление (разрежение), кПа (кгс/м2) не более 5 (500)
Массовая концентрация пыли в очищаемом газе, г/м3:
для слабослипающихся пылей не более 1000
для среднеслипающихся пылей 250
Коэффициент гидравлического сопротивления:
со сборником - 182
Габаритные и присоединительные размеры циклона ЦН 15-900-2СП
Наименование
L
B
H
H1
H2
H3
D
D1
E
Циклон ЦН 15-900-2СП
1920
1180
6860
4508
-
1360
900
530
1800
Наименование
F
a
b
L1
L2
B
B1
Масса, кг
Циклон ЦН 15-900-2СП
1000
604
502
600
690
200
310
1700
Циклон ЦН 15 900х2СП монтаж
Монтаж аппарата циклона ЦН 15 900 2СП производится согласно проектной документации, необходимо обеспечить беспрепятственный подход к золосливному отверстию пылесборного бункера. При монтаже подводящего газового тракта не допускается резких перегибов газоходов, резких сужений или расширений, что ведет к существенным искажениям пылегазового потока, образованию завалов и потерям давления. Отводящие газоходы приварить к боковым стенкам циклона пылеуловителя ЦН 15 900х2СП с центрированием по выходным отверстиям.
Подводящие и отводящие газоходы не должны передавать нагрузок на фланцы циклона.
Купить циклон ЦН 15 900 2СП
Завод изготовитель циклонов предлагает купить циклон ЦН 15 900 2СП в Ижевске, для этого вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заказ онлайн. Наши менеджеры дадут консультацию и рассчитают стоимость доставки до вашего региона и населенного пункта.
