Батарейные циклоны БЦ 259 используются как пылеуловители для очистки воздуха от неслипающихся и неволокнистых пылевых частиц образующихся при сжигании твердого топлива в водогрейных и паровых котлах. Модели представленные на нашем сайте комплектуются разным количеством циклонных элементов.
Пример условного обозначения
БЦ-259-(3х2), где
БЦ – батарейный циклон;
259 – диаметр циклонного элемента;
3 – количество секций;
2 – число рядов;
(3х2) – количество элементов в секции.

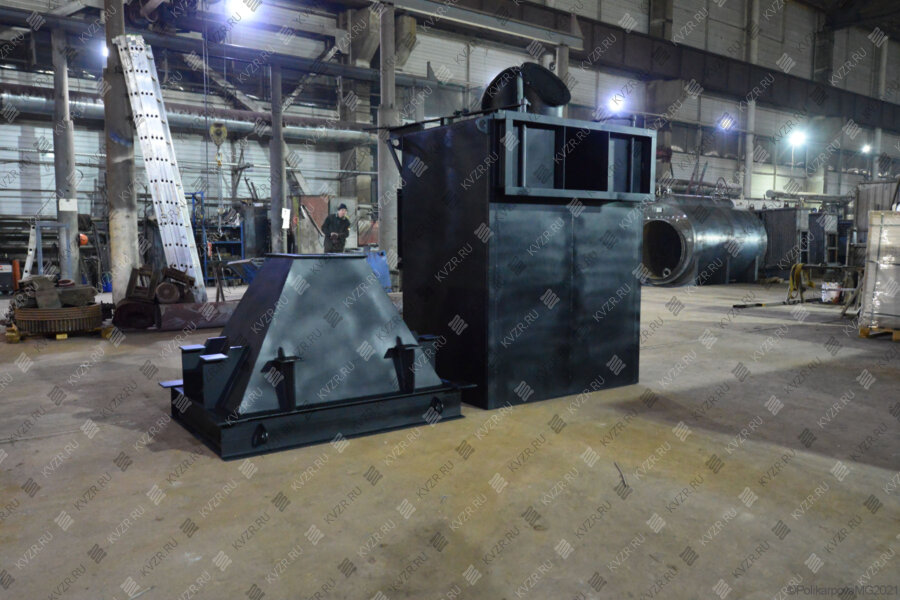

Циклон БЦ 259 конструкция
Конструктивно циклон 259 состоит из следующих основных частей:
элементы пылеуловителя;
трубная доска;
кожух;
верхняя панель;
фланцы;
шибер;
бункер - накопитель.

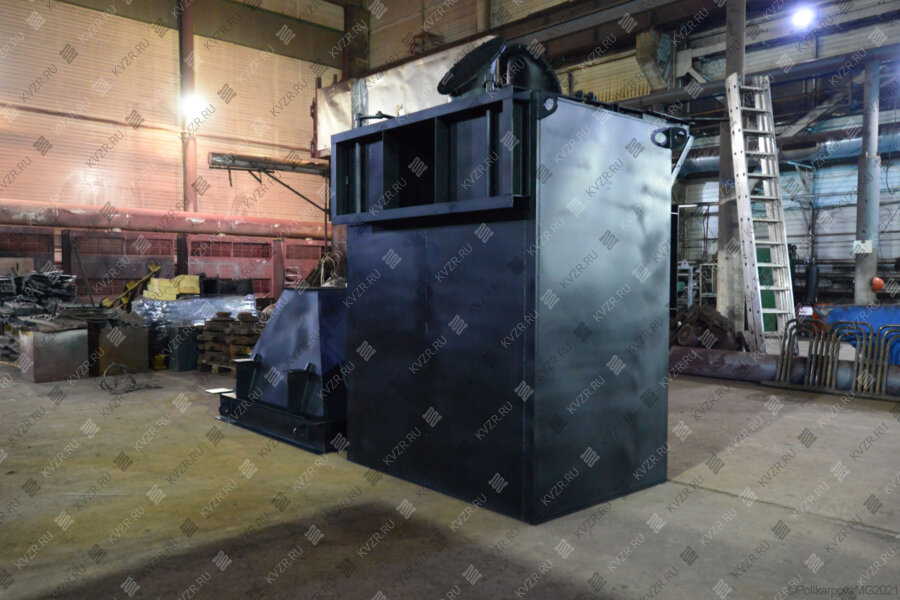

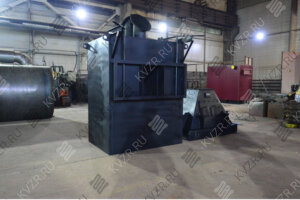

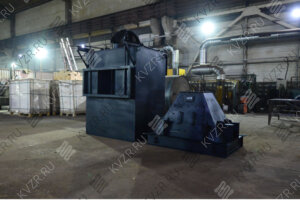

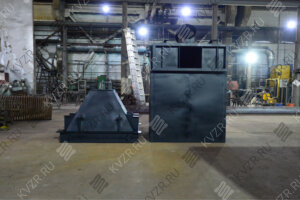

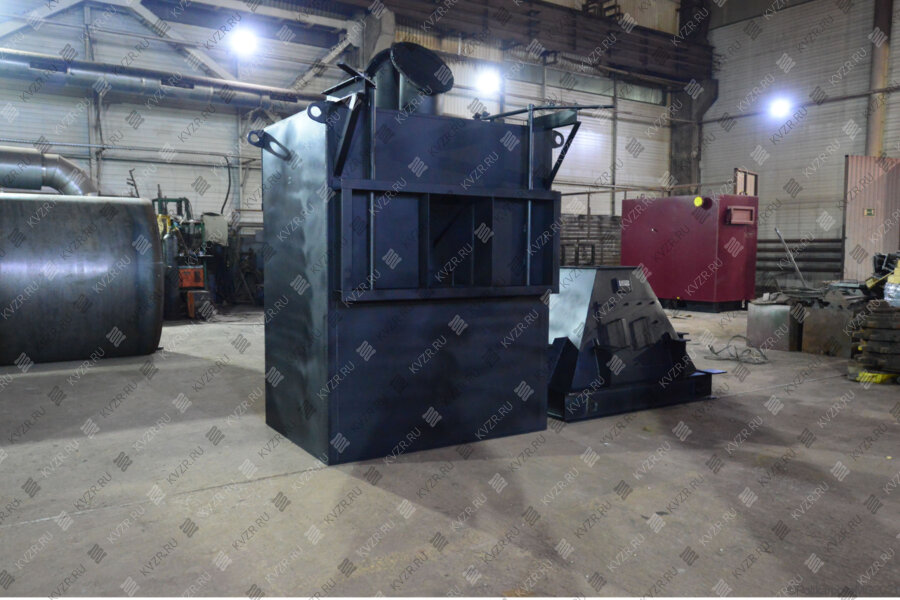

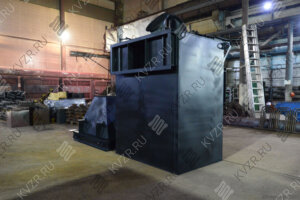

Батарейные циклоны БЦ 259 представляют собой пылеулавливающие аппараты, составленные из большого количества параллельно установленных элементов, объединенных в одном корпусе и имеющих общие подвод и отвод газов, а также сборный бункер.
Корпус циклона БЦ 259 выполняется из несколько параллельно работающих секций. При переменных нагрузках сохранение оптимальной скорости движения газов в элементах осуществляется путем отключения соответствующих секций с помощью шибера. Секционирование уменьшает возможность ухудшения степени очистки газов за счет их перетока из одних элементов в другие через пылевой бункер. На крышке устанавливается предохранительный клапан.
Принцип работы батарейного циклона БЦ 259
Запыленный газ равномерным потоком направляется в секции агрегата. С помощью лопаток завихрителя запыленный газ отделяется от общего потока и поступает в элементы. Золовые частицы спускаются по стенкам аппарата в пылевой бункер. В центре циклона спирально-вихревое движение газов образует зону пониженного давления, куда устремляется очищенный от золы воздух. Очищенный воздух двигаясь в противоположную сторону направляется в выхлопную трубу элемента. Из выхлопных труб очищенный от пыли воздух через дымосос отправляется в атмосферу.
Технические характеристики
Марка
Количество элементов
Максимальный расход газа, м3/с
БЦ-259-(3×2)
6
1.11
БЦ-259-(3×3)
9
1.66
БЦ-259-(4×3)
12
2.2
БЦ-259-(4×4)
16
2.95
БЦ-259-(4×5)
20
3.69
БЦ-259-(6×4)
24
4.44
БЦ-259-(6×5)
30
5.55
БЦ-259-(6×6)
36
6.66
БЦ-259-(6×7)
42
7.77
БЦ-259-(6×8)
48
8.88
Запасные части батарейных циклонов БЦ 259
Таблица применяемости количества циклонных элементов на изделие
Марка
Т 323.01.01.000
Т 323.01.01-01
Т 323.01.01-02
Т 323.01.01-03
БЦ-259-(3×2)
3
3
-
-
БЦ-259-(3×3)
3
3
2
1
БЦ-259-(4×3)
4
4
2
2
БЦ-259-(4×4)
4
4
4
4
БЦ-259-(4×5)
6
6
4
4
БЦ-259-(6×4)
6
6
6
6
БЦ-259-(6×5)
6
6
9
9
БЦ-259-(6×6)
6
6
12
12
БЦ-259-(6×7)
9
9
12
12
БЦ-259-(6×8)
9
9
15
15
Монтаж
агрегат устанавливается по газовому тракту перед дымососом;
для того чтобы избежать резкие перепады температуры, в результате которой образуется конденсат, пылеуловитель рекомендуется устанавливать внутри помещения;
при установке пылеулавливающего устройства обеспечивается беспрепятственная выгрузка золы из бункера;
при монтаже газового тракта не допускаются резкие перегибы газоходов, резкие сужения или расширения, что ведет к существенным искажениям пылегазового потока, образованию завалов и возрастанию аэродинамического сопротивления газового тракта;
при размещении золоуловителя вне помещения необходимо провести теплоизоляцию корпуса и бункера-накопителя.
Купить батарейный циклон БЦ 259
Для того чтобы купить циклон БЦ 259 в Ижевске вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заказ онлайн. Наши менеджеры дадут консультацию и рассчитают стоимость доставки до вашего региона и населенного пункта.
