Котельный завод «РЭП» г Барнаул производит широкий выбор паровых котлов Е для промышленных и производственных котельных – с ручными, автоматическими топками и горелками, на твердом топливе, каменном и буром угле, пеллетах, опилках, щепе, лузге подсолнечника, природном газе, дизеле, мазуте, отработанном масле. На нашем официальном сайте вы можете подобрать и купить котел Е паровой по доступной цене, большинство предложенных моделей в наличии. К каждой модели опубликованы отзывы, фото, видео, технические характеристики, чертежи, устройство, принцип работы, схемы подключения, необходимое сопутствующее оборудование, стандартная комплектация и стоимость. Сравните модели паровых котлов серии Е, соответствующие вашим требованиям, и выбирайте подходящие цены. Специалисты нашего завода проконсультируют Вас и помогут в подборе оборудования для производства пара и технологических нужд вашего производства. Кроме того, наш завод принимает заявки на изготовление котлов по индивидуальному техническому заданию. Мы поставляем паровые котлы Е во все регионы России, Казахстана, Монголии, Таджикистана, Узбекистана, Белоруссии, Армении, Литвы, а также в Ижевске.
Котел Е паровой характеристики
Паропроизводительность, кг/ч
Мощность, МВт
Температура пара, до
Давление пара, до
Конструкция
Топливо
300
0.22
170 °С
0.9 МПа
жаротрубный
барабанный
уголь
газ
дизель
мазут
отработка
опилки
лузга
щепа
пеллеты
500
0.37
700
0.52
1000
0.74
Если вам по технологии требуется пар низкого давления, Котельный завод производит паровые котлы с давлением до 0.07 МПа и температурой до 115 °С.
Жаротрубный паровой котел Е устройство и описание

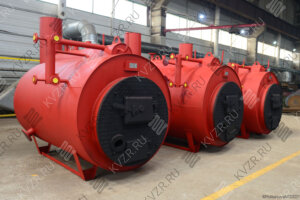

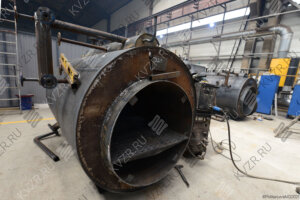

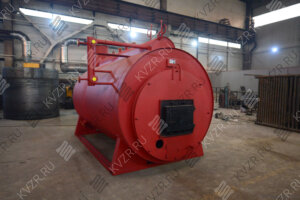

Промышленные паровые котлы Е представляют собой одножаровую горизонтальную конструкцию, состоят из двух цилиндров разного диаметра. Цилиндры вставлены один в другой, соединены между собой фланцами и паросборником. В передней части жаровой трубы размещена топка, а в задней части - конвективный пучок труб.
В верхней части теплогенератора приварен паросборник, представляющий собой полуцилиндр. На паросборной камере устанавливаются не менее двух предохранительных клапанов. На паросборной камере имеются штуцеры для установки электроконтактных манометров.

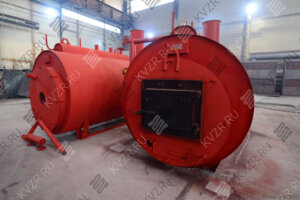

К фронтовой стороне паровых котлов марки Е крепится чугунная фронтовая плита, имеющая крепление для установки вентилятора. Вентилятор служит для принудительной подачи воздуха в подколосниковое пространство и форсирования процесса горения. Для газовых и жидкотопливных моделей крепмиться плита с отверстием и креплением для установки горелки и сжигания газового или жидкого топлива.
На задней крышке жаротрубного котла Е в основании дымовой трубы выполнен предохранительный взрывной клапан. Образующиеся в топочной камере продукты сгорания проходят конвективный пучок труб и выводятся через трубу дымовую, установленную на корпусе в хвостовой части агрегата.
Производственный паровой котел марки Е запитывается водой через штуцер. Подпитка ведется из питательного бака через электронасос, соединительную арматуру. На трубопроводе подпитки водой должно быть установлено запорное устройство и обратный клапан. Запорное устройство должно располагаться между агрегатом и обратным клапаном. Для подпитки устанавливается не менее двух насосов с электроприводом. На стороне нагнетания каждого центробежного насоса до запорного органа должен быть установлен обратный клапан. На трубопроводе выдачи пара, в непосредственной близости от паровой установки, устанавливается запорное устройство. На котле Е имеются продувочные штуцера предназначенные для удаления шлама, образующегося в результате работы агрегата, периодической продувки котловой воды и для спуска воды в случае необходимости. Штуцер Ду15 предназначен для продувки водомерной колонки. Штуцера Ду10 предназначены для продувки указателей уровня.
В передней части жаровой трубы в верхней части установлена легкоплавкая пробка – предохранительное устройство прямого действия. В случае повышения температуры она расплавляется, вода через отверстие поступает в топку, пламя в топке затухает, а в теплогенераторе понижается давление пара. Такая конструкция обеспечивает безопасность парового котла Е класса. На боковой части корпуса устанавливается датчик уровней воды, связанный с паровым и водным пространством аппарата соединительными трубками.
На боковой части корпуса устанавливается соединительная труба (колонка), служащая для установки двух указателей уровня, и связанная с паровым и водным пространством агрегата соединительными трубками не менее Ду25. На боковой части внизу корпуса имеется ревизия с крышкой для периодического осмотра состояния поверхностей нагрева со стороны водяного объема.
Барабанный паровой котел Е с естественной циркуляцией устройство и описание
Котел паровой серии Е барабанный с естественной циркуляцией работает с принудительной подачей питательной воды. Различные модели работают на разных видах топлива - угле, газе, мазуте, щепе, лузге, опилках, пеллетах.
Котел Е паровой барабанный с естественной циркуляцией состоит из основных узлов:
система трубная с барабанами;
топка;
натрубная теплоизоляция с каркасом и обшивкой;
система питания;
система управления;
тяговое устройство.
Трубная система, выполненная в газоплотном исполнении с применением в качестве радиационной поверхности топки цельносварных экранов. Верхний и нижний барабаны, соединены между собой пучком труб, образующих конвективную поверхность нагрева. Боковые топочные экраны, включены в циркуляционный контур котла Е серии через боковые коллекторы, которые вварены в барабаны, а также потолочный экран, вваренный в верхний барабан и поперечный фронтовой коллектор, сообщающийся с нижними коллекторами.
Для очистки и осмотра коллекторов на их торцевой части имеются лючки. Доступ во внутреннюю часть барабанов и к трубам конвективного пучка возможен благодаря люкам барабанов. В качестве лаза для осмотра внутренних поверхностей топки используется дверка для шурования угля. Трубы конвективного пучка разделены перегородкой из жаростойкой стали, которая меняет направление потока газа и улучшают условия теплообмена. На нижнем барабане и нижних коллекторах боковых экранов имеются продувочные штуцеры.
На днище верхнего барабана размещены патрубки водоуказательной арматуры и уровнемерной колонки. Датчиком уровня воды в котле Е паровом промышленном служит уровнемерная колонка применяемая в качестве первичного прибора по регулированию уровня и защиты агрегата.
В верхней части обечайки верхнего барабана установлены штуцера для крепления пружинных предохранительных клапанов, главный пароотводящий штуцер, трубка крепления манометра, труба подвода питательной воды, внутри верхнего барабана смонтированы сепарационное устройство, труба ввода питательной воды.
Трубная система собрана на общей раме.
Обмуровка котла Е водотрубного парового выполнена минераловатными матами, уложенными на штыри, приваренные к мембранам трубной системы. Для крепления теплоизоляции, а также листов декоративной обшивки, на теплогенераторе устанавливается сварной каркас, изготовленный из уголка. Фронт аппарата от колосников до уровня поперечного коллектора залит огнеупорным бетоном. Наружная декоративная обшивка, изготовленная из тонколистовой стали, предохраняет теплоизоляцию от разрушения и придает эстетический вид.
Система питания барабанного котла типа Е предназначена для заполнения его водой и подпитки во время работы.
Система управления предназначена для автоматического регулирования и защиты аппарата.
Подача питательной воды производится питательным насосом. В соответствии с ГОСТ для барабанных паровых котлов Е должно быть установлено два насоса, рабочий и резервный. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.
За агрегатом устанавливаются 2 предохранительных клапана марки 17с28нж.
Газовые котлы Е паровые
На фронт газового котла парового типа Е крепится горелка. В топочной камере происходит горение топлива.
Подача питательной воды производится питательным насосом. В соответствии с ГОСТ для паровых котлов для производства пара должно быть установлено два насоса, рабочий и резервный. Дренажи производят дренирование трубной системы от шлама, воздушники удаление скапливающего воздуха. На паросборник устанавливаются 2 предохранительных клапана.
Котлы паровые марки Е на твердом топливе
В нижней части топочной камеры стационарного твердотопливного парового котла марки Е укладываются колосники, на которых происходит горение топлива. Сбоку подсоединяется вентилятор для подачи воздуха на горение твердого топлива.
Паровые котлы Е на опилках и древесных отходах, лузге, пеллетах
Котел Е паровой автоматизированный барабанный комплектуется автоматикой. Щит управления осуществляет регулирование работы, ограничивает предельно допустимые давление и температуру пара, управляет вентилятором и подпиточным насосом, регулирует уровень воды в барабане. Автоматика по заданному давлению производит управление вентилятором и, следовательно, интенсивностью горения.
Котлы паровые серии Е назначение
для обработки молочной, мясной и рыбной продукции;
для стерилизации тары в пищевой промышленности;
приготовления и запаривания комбикормов в животноводстве;
в пивоварении;
при производстве бетона, газобетона, пенобетона, ЖБИ;
при производстве фанеры;
в горнодобывающей промышленности;
в строительстве, для разморозки инертных материалов, опалубки, бункеров;
для оборудования сушильных и пропарочных камер разного назначения, в том числе химчисток;
в системах отопления и горячего водоснабжения в жилых и промышленных зданиях;
для производства насыщенного технологического пара в пищевой промышленности;
при нефтедобыче и нефтепереработке;
на стройплощадках;
в муниципальном хозяйстве;
в сельском хозяйстве, для отпаривания, очистки, дезинфекции.
Преимущества паровых котлов Е
высокое рабочее давление - 0,8 МПа;
высокая температура пара - 170 °С;
работа без дымососа;
высокий КПД;
получение пара через 15-20 минут после включения;
малые габариты и масса оборудования;
простота эксплуатации и обслуживания;
модульная поставка обеспечивает упрощенный монтаж агрегата;
низкие цены на парогенератор.
Купить котел паровой Е
Для того чтобы купить паровой котел Е в Ижевске, вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн.
